截止阀填料函的基本结构与特点

　　图1和图2所示的填料函是带升降杆阀门使用的典型填料函。

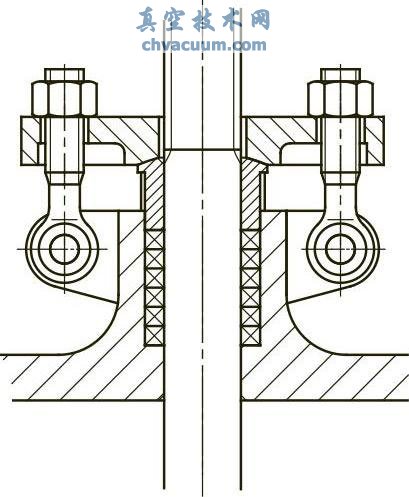

图1 填料函的基本结构

　　图1所示的填料函是基本类型，在该填料函的环形腔室内从上部填料压盖到底部台肩之间装有填料。在填料函的下部设有上密封，该上密封与阀杆所带相应的密封配接，当阀门全开时，用来隔离系统介质与填料接触。

　　图2所示的填料函在底部附加有一个冷凝腔。这种带冷凝腔的填料函最初作用是作为可冷凝气体(如蒸汽)的冷却腔。作为这种特殊用途时，冷凝腔装有一个测试用丝堵，它可卸下以便测定上密封的紧密性。

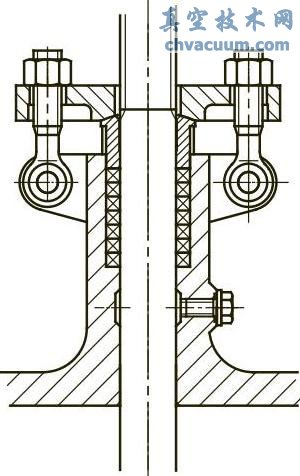

图2 底部带有冷凝腔的填料函结构

　　图3所示的填料函是在两部分填料之间装有隔环，该隔环主要与压缩填料相连接，并有不同的用途。

　　①作为密封剂或润滑剂的注射腔。

　　②作为压力腔，用来接通外部介质使其达到或稍稍超过系统压力以防止系统内介质向外部泄漏。故外部介质必须能同系统介质相容，并对阀门外界环境无损害。

　　③用于真空时作为密封剂腔，向该腔添加外部介质作为密封剂。

　　④作为泄漏收集腔，通过它将泄漏液体引至安全点。

　　填料压盖进入的载荷会使填料密封的完整性遭到破坏。当使用隔环时，会使填料函的深度增加，侧壁摩擦力就会使填料压盖的进入载荷降低，从而会破坏密封的整体性能。当用弹簧代替隔环可以避免这一现象的发生，旋转泵的轴封，就是采用弹簧替换隔环来提高密封的整体性能。

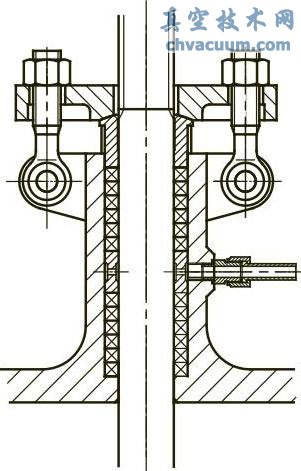

图3 装有隔环的填料函
