大排量杠杆浮球式疏水阀的故障分析及处理方法

2014-09-17 唐晖 甘肃红峰机械有限责任公司

  介绍了在工业应用中造成大排量杠杆浮球式疏水阀各种故障及排量不足的原因,给出了解决排量不足问题应采取的技术措施及处理方法。

1、概述

  杠杆浮球式疏水阀是利用在凝结水中浮动的空心球通过杠杆带动启闭件动作的疏水阀,是自动排放凝结水并阻止蒸汽随水排出的阀门,广泛应用于蒸汽加热设备或蒸汽管道中,可使蒸汽加热设备均匀给热,充分利用蒸汽潜热提高热效率。可防止凝结水对设备的腐蚀,并可防止蒸汽管道中发生水锤、震动、结冰胀裂等现象。杠杆浮球式疏水阀的动作不良、不动作或性能差等故障,可区分为堵塞、喷放、漏汽和容量不足。本文主要介绍了大排量杠杆浮球疏水阀常见的故障及其处理方法。

2、故障分析及处理方法

  2. 1、故障分析

  常见的故障分析及处理方法见图1 和表1。

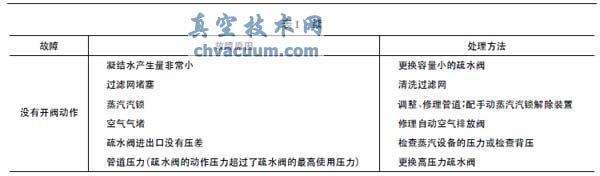

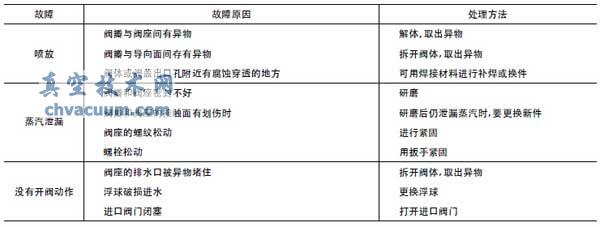

表1 疏水阀的故障分析及处理方法

疏水阀的故障分析及处理方法

疏水阀的故障分析及处理方法

  2. 2、改进

  大排量杠杆浮球式疏水阀(GS30 型) 在工况系统使用中的排量不足故障分析及处理方法见表2。

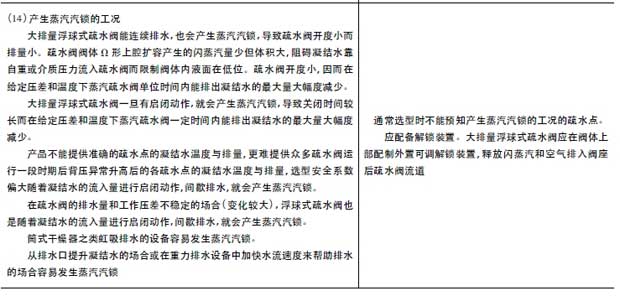

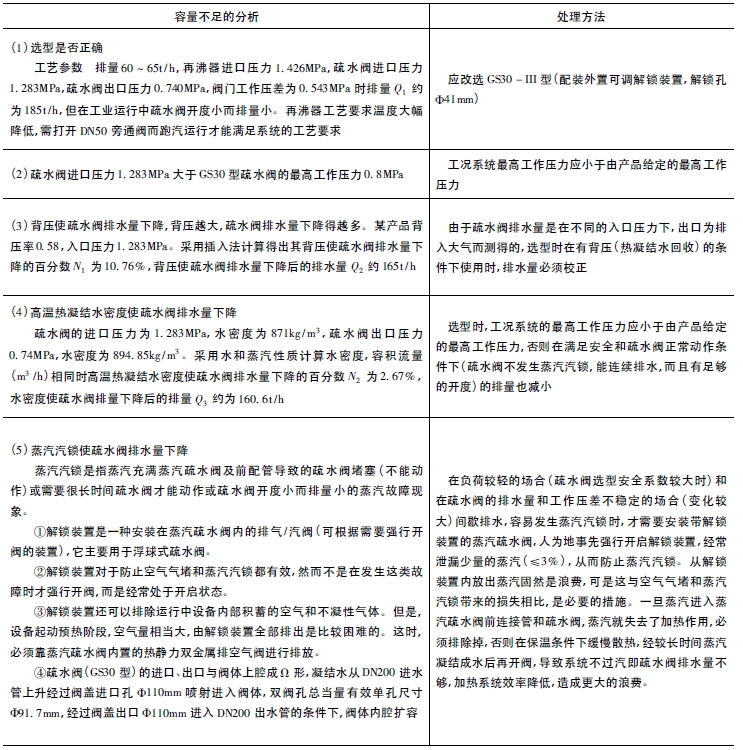

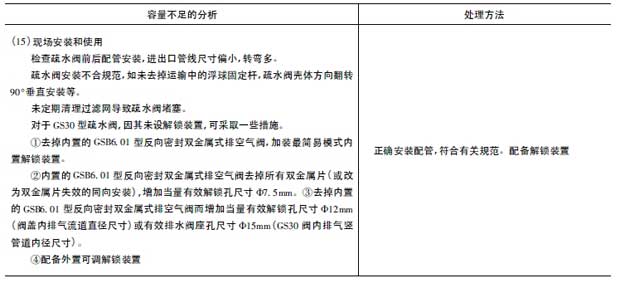

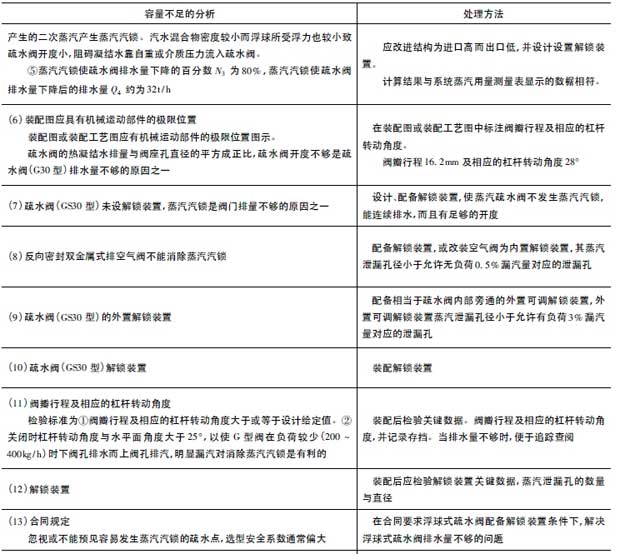

表2 疏水阀(GS30 型) 容量不足的分析及处理

 疏水阀(GS30 型) 容量不足的分析及处理

 疏水阀(GS30 型) 容量不足的分析及处理

 疏水阀(GS30 型) 容量不足的分析及处理

 疏水阀(GS30 型) 容量不足的分析及处理

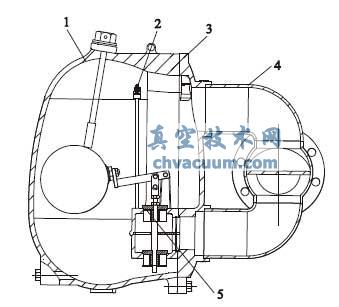

双阀座型杠杆浮球式疏水阀

1. 阀体 2. 空气排放阀 3. 阀盖 4. 转向接管 5. 控制架组件

图1 双阀座型杠杆浮球式疏水阀

3、结语

  大排量浮球式疏水阀广泛用于石油、化工、冶金、电力、纺织、制药及食品等诸多产业。运用基于事实的试验、改进和创新的方法,分析大排量疏水阀产生各种故障及排量不足的原因。关注问题发生的概率和原因,持续改进大排量浮球式疏水阀,研发配装内置或外置解锁装置的大排量浮球式疏水阀,使大排量浮球式疏水阀各种故障及排水量不足的问题发生概率趋近于零。
