升降式止回阀中法兰螺栓校核

来源:真空技术网(www.chvacuum.com)海军驻沈阳地区舰船配套军事代表室 作者:陈黎明

  介绍了升降式止回阀的结构和性能参数,论述了各种工况下中法兰螺栓的校核计算方法。

1、概述

  升降式止回阀的阀盖通过嵌入阀体中法兰的4个M20 螺栓( 柱) 连接成一个整体。螺栓要承受各种条件下压紧密封所需的力,如弹簧力、介质压力和密封圈压紧力等。为保证螺栓强度,依据相关标准的要求,对中法兰螺栓进行了校核。

2、主要参数

  升降式止回阀由阀体、阀盖、阀瓣、弹簧、垫片和螺栓等组成( 图1) ,其主要设计参数见表1。

升降式止回阀

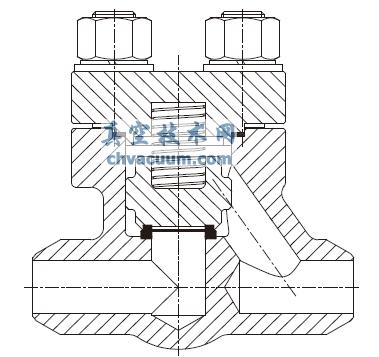

图1 升降式止回阀

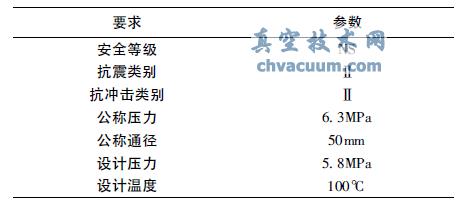

表1 主要设计参数

主要设计参数

结语

  通过对中法兰螺栓的校核,验证了在保证螺栓强度的情况下,各种工况所加入的螺栓预紧力能保持密封结构的密封性。

  升降式止回阀中法兰螺栓校核为真空技术网首发,转载请以链接形式标明本文首发网址。

  http://www.chvacuum.com/valve/085266.html
