阀门的流量试验与分析

来源:真空技术网(www.chvacuum.com)中核苏阀科技实业股份有限公司 作者:李军业

1、概述

  阀门的流量系数是衡量阀门流通能力的指标,流量系数值大,说明阀门的流通能力大,流体流过阀门时的压力损失小。在用试验进行阀门流量系数的测试时,由于测量装置和方法的不同,会使试验结果相差很大。因此测定压降差时,应考虑取压点的位置、阀门前后的配管状况、流体的雷诺数和可压缩气体的马赫数等因素的影响。本文论述按JB/T 5296- 91进行流量试验时要注意的事项,并与BS EN1267 - 1999进行比较,以实例说明雷诺数对阀门流量试验结果的影响。由于国内流量试验装置的限制,现在只能进行DN600以下阀门的流量试验,更大口径的阀门可以采用空气进行试验,本文不讨论。

2、试验

2.1、试验系统

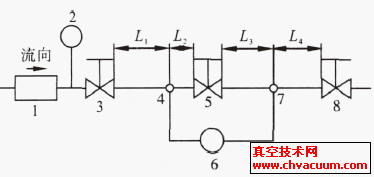

  流量试验系统(图1)由流量计、温度计、节流阀、试验阀和压差测量装置等组成。系统中上游节流阀用来控制试验段的入口压力,其与下游节流阀一起用来控制取压口之间的压差,并使下游压力保持稳定,下游节流阀的公称尺寸可大于试验阀门的公称尺寸,以确保产生阻塞流时,阻塞流是发生在试验阀内。

流量试验系统

1.流量计 2.温度计 3.上游节流阀 4、7.取压孔 5.试验阀 6.压差测量装置 8.下游节流阀

图1 流量试验系统

4、结语

  通过对阀门流量试验的流程和方法进行分析,提出了进行阀门流量试验中要注意的事项, 从对试验实例的数据分析来看, 标准规定的不同流量或不同压差下进行试验非常合理且很有必要, 对于精确得出无气化条件下的Kv 值非常重要。

参考文献
  〔1〕 JB /T 5286 - 91, 通用阀门流量系数和流阻系数的试验方法〔S〕.
  〔2〕 BS EN 1267 - 1991, 阀门- 以水为试验介质测试阀门流阻〔S〕.
  〔3〕 GB /T 4213 - 2008, 气动调节阀〔S〕.
  〔4〕 〔美〕J. L. 莱昂斯. 阀门技术手册〔M 〕. 北京: 机械工业出版社, 1991.
  〔5〕 杨源泉主编. 阀门设计手册〔M 〕. 北京: 机械工业出版社, 1992.
