体小量大—新建诊所内运行的干式中央真空系统

来源:普旭真空设备国际贸易(上海)有限公司

  位于丹麦(Denmark)维堡市(Viborg)的脊髓损伤 VCR 中心于2014年3月正式运行。这座全新的诊疗中心拥有34张床位,为需要接受康复治疗的脊髓损伤病人提供护理。该现代化的诊所拥有一套爪式真空泵的中央真空系统

新建诊所内运行的干式中央真空系统

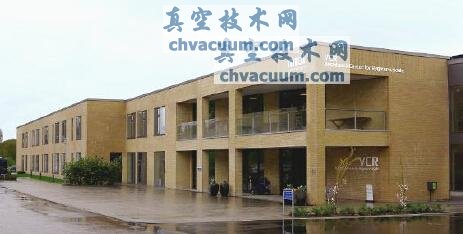

  自2014年起,位于丹麦维堡市的脊髓损伤VCR中心就一直在接收并治疗患者。

  VCR Viborg是一家为脊髓损伤患者提供护理的独立中心,但也是维堡地区医院神经内科的分部。当这家诊疗中心于2014年建造时,其管理团队采用了Busch的中央真空系统。由日德兰半岛(Jutland)中部地区当局管控的维堡地区医院和其他医疗机构都选用了类似的Busch真空系统。

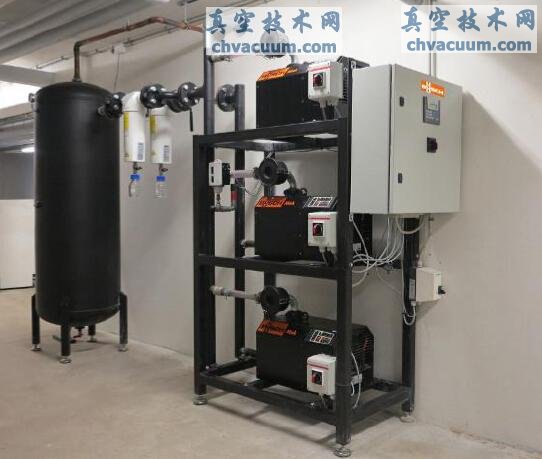

  这样的中央真空系统是由组装在机架上的三台 Mink MV 0040 B 爪式真空泵、一个前置的500升的真空罐、滤菌过滤器和控制箱所组成。该真空系统安装于地下室的设备房内,为整家医院的病房、诊疗区及手术室提供40个真空应用点。

  因为医院相对较小,Busch为VCR Viborg配备了三台最小型的 Mink 爪式真空泵,每台泵的抽速是40m3/h。其中两台 Mink MV 真空泵使真空罐内的真空维持在大约250mbar。如果设备所需的真空在医院网络的任何位置被连接,空气便进入真空罐。罐内的压力随之上升使得其中一台真空泵开始自动运行,于是真空罐内的真空就回到了所需的设定值。这三台 Mink MV 爪式真空泵全部采用变频调速运行,使得真空泵维持真空罐内的最低压力在250mbar。这就意味着真空泵通常会低速运行,使其能够非常有效地工作。

  当第一台真空泵不能达到所要求的真空时,第二台真空泵会自动运行。由于整个真空系统经过精心设计,所以这只有在使用真空的点特别多的情况下会发生。电控系统会让每台真空泵轮流工作,使得每台泵的运行时间基本相同。

  第三台 Mink MV 0040 B 真空泵是待机备用泵,并由真空罐上的压力传感器进行备用控制。若传感器感应到真空罐中的压力骤然上升(此种情况只有当系统存在泄漏或其他真空泵无法工作时才会发生)此时,备用泵就会被启动工作。所以,即使其中两台泵都无法正常运行了,备用泵也能确保医院的真空供应。当我们需要日常维护两台泵时,备用泵也可以作为替用泵来使用。在这种方式下,真空系统的设计符合欧洲 EN ISO 7396-1“医用气体管道系统——第一部分:医用压缩气体及真空管道系统”的标准。

新建诊所内运行的干式中央真空系统

  爪式真空泵的优势在于干式压缩。比起我们过去一直使用的油润滑真空泵,爪式真空泵的压缩腔内无工作液。因为运动部件之间不会相互接触,所以不需要润滑油和冷却,更不会发生部件磨损的情况,这就使得无触点的爪式技术成为可能。对于 Mink 真空系统的操作者来说,也就意味着可以免于维护——油,过滤器和元件都不需要更换。Mink MV 的维护只需要在运行满8000小时后更换一次齿轮箱油。随着 VCR Viborg 的真空系统的运行时长不断地累积,理论上只需隔几年检修一次。然而,安装于真空罐与真空泵之间的两个滤菌过滤器则需要定期检查。这些滤菌器可以防止细菌对真空泵和医院的环境造成的细菌污染。过滤式是平行安装的,每次只使用其中一个。只有当关闭阀门将气流转移至另一过滤器时才可以清洁已关闭阀门的细菌过滤器或在不影响使用真空的情况下更换细菌过滤器。

  在运行了一年多后,Viborg VCR 的技术人员对这款中央真空系统极其满意。真空系统的维护不再是一件麻烦的事情,该系统运行得如此完美,至今未做首次维修服务,更贴心的是Busch丹麦当地的真空专家会随时给出建议和实际帮助,真空系统的维护不会存在任何问题。
