直线推动驱动器的工作原理与结构示意图

来源:真空技术网(www.chvacuum.com)实用真空技术 作者:郭方准

  直线推动驱动器主要由外筒、真空法兰、移动法兰、波纹管、推动杆、驱动轴等组成。外筒内部的波纹管分别和真空法兰以及移动法兰焊接,实现伸缩和真空密封。移动法兰的两端分别与驱动轴和推动杆连接。操纵推动杆,则驱动轴可在真空中直线移动。

  真空法兰内侧设置准直部件,确保驱动轴不会摆动。外筒开有长条孔,固定在移动法兰外壁上的指针沿着长条孔移动,达到指示驱动轴移动位置的目的。外筒侧壁设置固定螺丝,可将推动杆固定在任意位置。

  直线推动驱动器中和真空接触的部件,全部采用不锈钢和无氧铜材料,可耐高温烘烤,适合在超高真空系统中的使用。

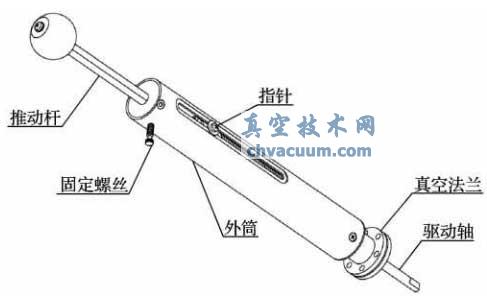

  直线推动驱动器的示意图参照图1。

直线推动驱动器的示意图

图1 直线推动驱动器的示意图
