真空泵的技术术语及规格型号表示法

来源:真空技术网(www.chvacuum.com)东北大学 作者:巴德纯

真空泵的技术术语

极限压力、抽气速率和流量 (常用)

  (1)启动压力

  (2)前级压力

  (3)最大前级压力

  (4)最大工作压力

  (5)压缩比

  (6)何氏系数

  (7)抽气系数

  (8)返流率

  (9)水蒸气允许量

  (10)最大允许水蒸气入口压力

真空泵的型号及规格表示法

  基本型号 辅助型号

  (1) (2)(3)—(4)(5)(6)

  两者之间为一条横线

  (1)代表真空泵级数,以阿拉伯数字表示。不分级或单级省略。

  (2)代表真空泵名称。

  (3)代表真空泵特性。

  (4)代表真空泵使用特点(多指被抽气体性质)。

  (5)代表真空泵规格或主参数,以阿拉伯数字表示。

  (6)代表真空泵设计序号。

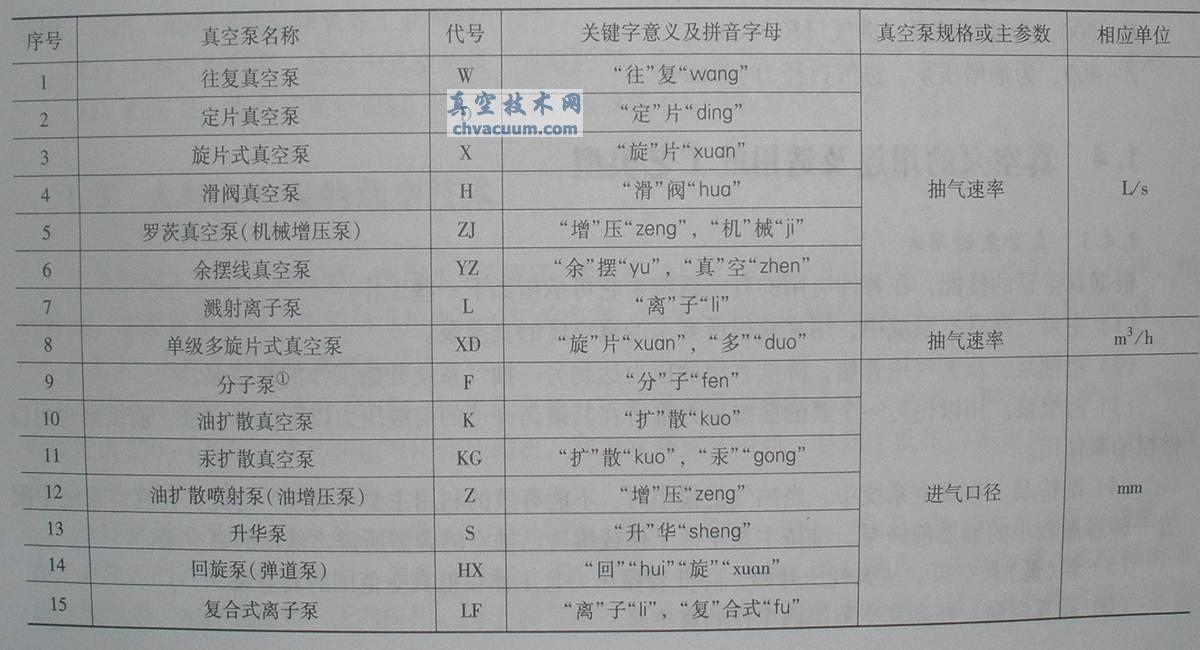

真空泵名称

真空泵名称

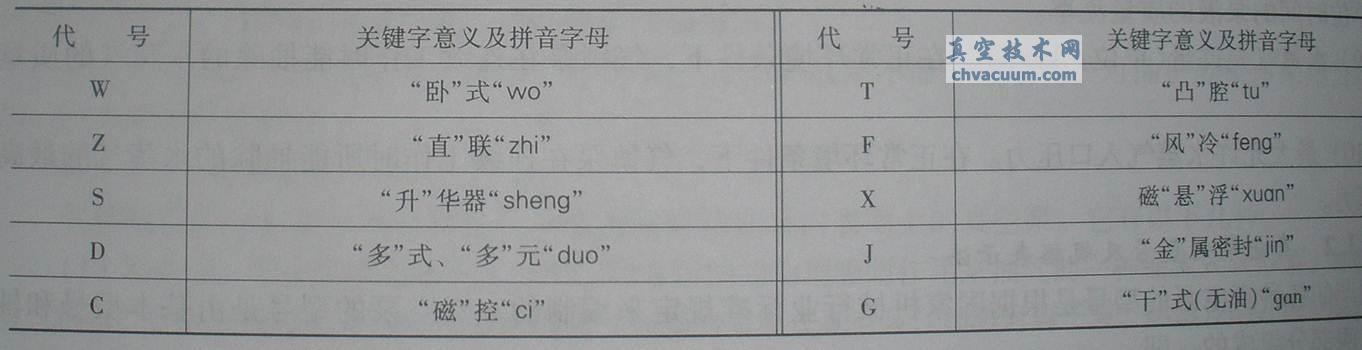

真空泵特征

真空泵特征

真空泵型号示例

  (1)W-70B为往复式真空泵,抽速为70升/秒,第二次改型设计。

  (2)2X-30A,为双级旋片式真空泵,抽速为30升/秒,第一次改型设计。

  (3)ZJ-600,为机械增压泵,抽速为600L/s。

  (4)K-800,为油扩散泵,进气口直径800mm。

  (5)Z-400,为油增压泵,进气口直径为400mm。
