TAB键在CAD捕捉功能中的应用

来源:真空技术网(www.chvacuum.com)真空技术网整理 作者:CAD小苗

  对象捕捉在实际绘图中使用非常频繁,通常我们会打开端点、中点、交点等几个常用的捕捉选项,有的设计师为了省事会将所有捕捉选项都打开。打开捕捉选项多了,图中满足条件可以被捕捉的特征点非常多。尤其是当图形比较密集时,光标移动到某一位置时,捕捉靶框内可能会有多条线,同时会捕捉到多个点,但CAD一次只能显示一个捕捉标记,但这个点不一定是我们要的点。要捕捉到需要的点,我们会移动光标找需要捕捉点,有时还需要放大图形。实际没有那么麻烦,当图形局部较为复杂,可以利用TAB键在满足条件的点之间切换。

  我们先通过切换直线的端点、中点的简单例子看TAB键的应用:

  1、 打开对象捕捉,并设置端点、中点选项。

  2、 输入L命令画直线,将光标移动到图中的某一条直线上,然后按TAB键看捕捉点的变化,如下图所示。

TAB键在CAD捕捉功能中的应用

  我们可以看到光标位置不变,通过按TAB键就可以捕捉到直线上所有满足条件的特征点。当然,单纯一条直线端点、中点的捕捉利用移动光标就很容易解决,完全不用取按TAB键。

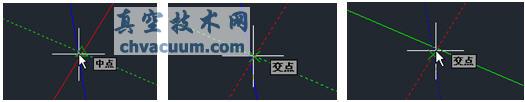

  我们再来看一个相对复杂一些的例子,三条相交直线形成了一个小三角,当光标移动到小三角附近时,我们可能捕捉到某一个交点,也可能捕捉到某条线的中点,这时TAB键就非常有用了。如下图所示:

TAB键在CAD捕捉功能中的应用

  光标停留在图中所示位置,按TAB键可以捕捉到三条线的交点、中点、端点等,切换过程中不仅会出现捕捉标记,相关的图形会虚线显示,让我们清楚地知道是哪条线的中点或是哪两条线的交点。

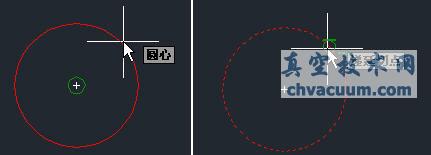

  还有一些情况下,由于捕捉选项之间是有优先级设置,只有用TAB键才能切换到我们需要的捕捉选项。例如我们同时打开了圆心和切点的捕捉选项,我们在画直线时要先定位它与相切,然后再去确定他的下一点,也就是说我们要利用递延切点捕捉。由于圆心优先于递延切点,光标放到圆上时,只能捕捉到圆心。除非我们将圆心捕捉选项关掉,才能直接捕捉到递延切点,此时如果知道用TAB键的话就好办了,如下图所示。

TAB键在CAD捕捉功能中的应用

  不少设计师嫌反复设置捕捉选项麻烦,干脆将所有捕捉选项都打开,我不建议这样做。这样不仅会增加CAD软件的计算量,不同的捕捉选项在捕捉时也会进行干扰。建议大家打开几种常用的捕捉选项,如端点、重点、交点、圆心,要临时使用其他选项时,可通过输入命令、工具栏或SHIFT+右键菜单调用,这样整体操作效率反而会更高,当然也不要忘了还有TAB建可以用。
