如何在高版本的AutoCAD中贴图渲染(1)

来源:真空技术网(www.chvacuum.com)真空技术网整理 作者:dengdinghui
近日某会员以【CAD 2008 渲染出现问题】为题,求助在CAD2008中贴图的具体方法,今以此文予以答复,以供初学CAD高版本渲染的网友参考。

第一、设置“全局”参数,使图块随色泽渲染

一般说来,凡是没有专门以指定的材质附给某图块(或图素)的,三维体的各图素都受材质面板的“全局”材质球的控制,就是说以“全局”的设置参数,控制其图块的渲染。举例如下:

这里有一个盘子的三维图,拟渲染为白色瓷盘,怎么设置呢?

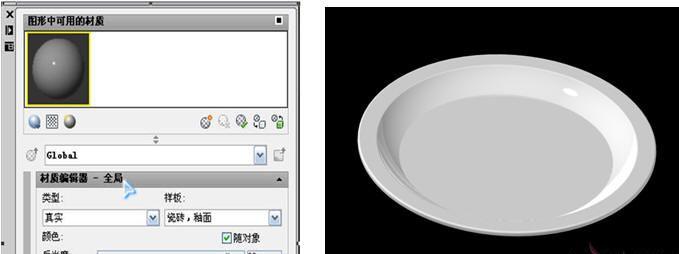

笔者认为:要渲染陶瓷品,宜在材质中采用:类型:真实;样板:瓷砖,釉面即可。据此,在材质面板的“全局”材质球中,选用类型:真实;样板:瓷砖,釉面;颜色:白色;反光度90左右;折射:1.4左右。如插图1左所示:
附:插图1

如何在高版本的AutoCAD中贴图渲染

这样设置后,不再给三维实体附任何材质,执行“渲染”命令,就可渲染出白色瓷盘如上图右所示。
如果要渲染为其它颜色的瓷盘,则相应改变颜色即可。当然,如果盘子的某个面附了其它的材质,那么所附的那个面将是不同色泽的。

第二、怎么以光栅图片作为材质赋给实体

例如要渲染为青花瓷盘怎么办?

首先,要在材质面板中击“创建新材质”按钮,可命名为“青花”,接着,在“漫射贴图”中,浏览和选择你的青花图片文件。

其次,在“材质编辑器”中选择类型:真实;样板:瓷砖,釉面。其它参数仿第一条设置即可。

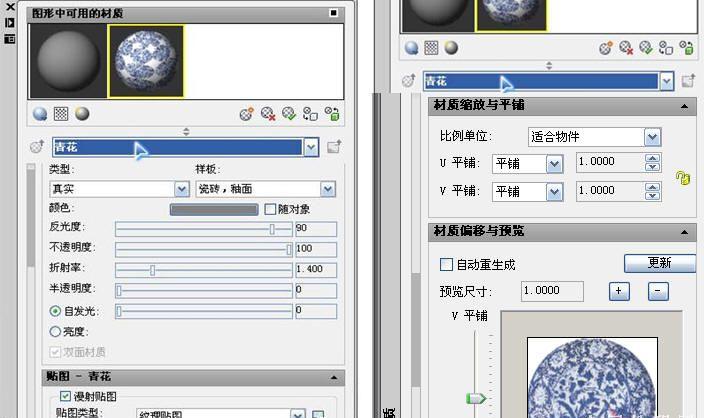

再次,赋给的材质(图片)还需要调整图位,在2007以上版本中,击“材质”板上”纹理贴图“右边的按钮就可设置:在”放缩与平衡“卡上,一般采用的比例单位是”适合物件“,U、V平铺取1.0,如果不如意就调整下面的比例值或偏移值,这些都要反复调试才行,没有固定的参数或模式。设置后的材质面板如插图 2所示:
附:插图2

如何在高版本的AutoCAD中贴图渲染网

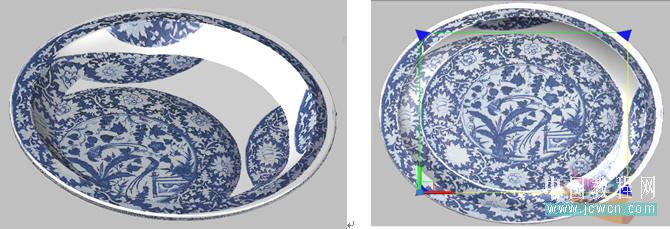

这样设置后,就可对盘子赋给材质(图片)了,但是赋给整个三维体的材质,有时并不如意,这里的盘子被赋给图片后,图形是零乱的(如插图3左所示),这就需要调整图位了。
附:插图3

AutoCAD渲染教程:如何在高版本中贴图渲染_中国教程网
