用AutoCAD 2009绘制第一张图纸(1)

来源:真空技术网(www.chvacuum.com)真空技术网整理 作者:真空技术论坛转载

  本节我们将借助一个简单的例子来初步了解AutoCAD 2009。虽然您不可能通过本节一下子就熟练掌握AutoCAD 2009,但相信您在认真了解文章内容并亲自动手实践后,您将会发现AutoCAD 2009已经不再陌生了。

 首先,我们从启动AutoCAD 2009开始。双击桌面上的“AutoCAD 2009 Chs”快捷方式图标,正式开始我们的AutoCAD 2009漫游之旅。

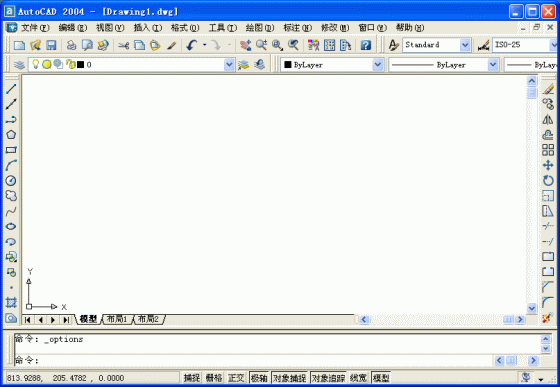

  首先观察一下AutoCAD 2004的工作环境,我们可以划分出4个部分,第一个部分是顶端的菜单栏和工具栏;第二个部分是左右两侧的“绘图”工具栏和“修改”工具栏;第三个部分就是占用面积最大的中间空白部分,这划AutoCAD 2004的工作区,所以绘图和修改的工作都是在这里完成的;第四个部分是底端的“命令提示行”,用来输入命令和数值,是AutoCAD 2009中不可缺少的重要组成部分,如图1所示。

图1

  现在,我们准备用几个比较简单的工具绘制一幢房子。首先单击“绘图”工具栏中的“矩开”按钮,在绘图区中单击鼠标,接着向右下解移动鼠标(不是拖动),您将会看到一个矩形的框随着鼠标的移动在扩大,再在合适的位置单击鼠标,矩形就完成了,如图2所示。

图2
