端午节,教你用CAD“包粽子”

2009-05-30 剑气书生 真空技术网整理

    农历五月初五为端午节,又称端阳节、午日节、五月节、艾节、端五、重午、午日、夏节。端是“开端”、“初”的意思,初五可以称为端五。端午节从2008年起为国家法定节假日。2006年5月20日,该民俗经国务院批准列入第一批国家级非物质文化遗产名录。粽子是端午节的节日食品,古称“角黍 ”,传说是为祭投江的屈原而发明的,是中国历史上迄今为止文化积淀最深厚的传统食品。互相送粽子以纪念这一天。

中国的棕子不同地方形状各异,这里以常见的四面体形状为例

1.使用浩辰CAD专业版

2.建立一个等腰三角形,(一般棕子并非正四面体,否则不好包扎,一般成长等腰三角形-不等的边会短些)

3.在等腰三角形的最短边做高线,同时计算出高度

4.在垂足对应顶点处,使用POINT命令定辅助点,此点距离XOY平面高度一般等于最短线长度. 同时,从此辅助点到三解形顶点间做一辅助线E

5.最复杂的一步了,做辅助UCS;在垂足以及相应顶点,刚做的辅助点,三点定义一个UCS,为了视觉方便,使用PLAN命令,将视角转到UCS平面

6.做辅助圆弧,以三角形顶点为圆心,以垂足为圆弧经过的点作圆,圆与辅助线E相交,这个交点也就是棕子的另一个顶点了

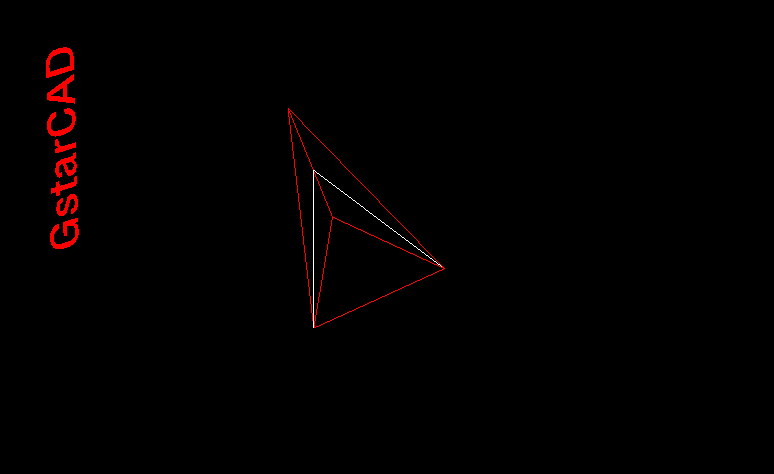

7.等腰三角形的三个顶点+最后做的那个交点,就可以用wedge命令造棕子的毛坯了

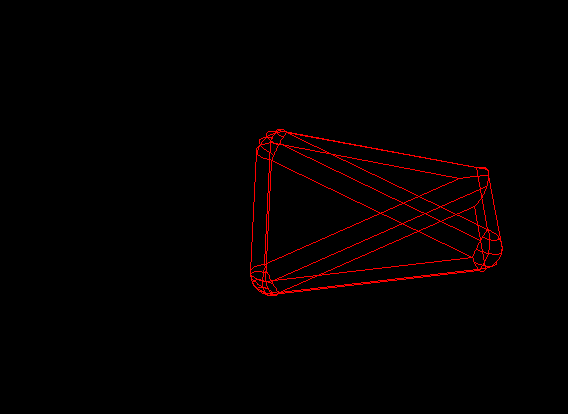

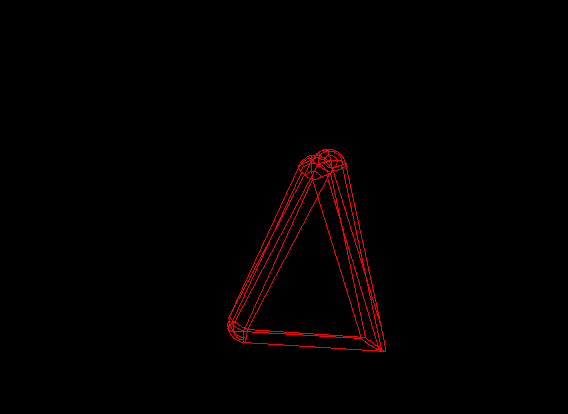

8.导角,对每个顶点进行倒圆角

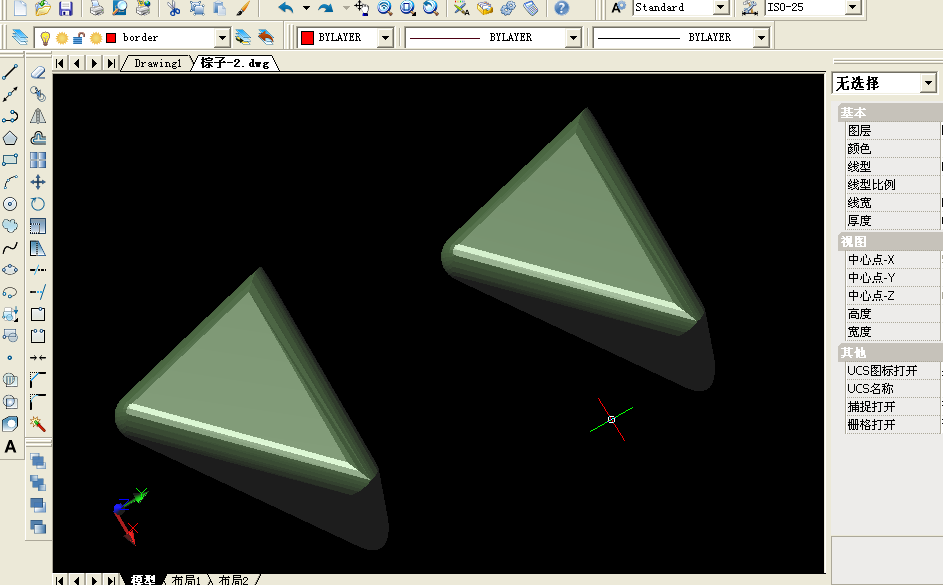

9.最后就是消稳出图了

粽子包好啦!和亲友一起分享吧!
