教你如何自定义AutoCAD中的线型

来源:真空技术网(www.chvacuum.com)真空技术网整理 作者:鬼马
  有人提问说AutoCAD中如何自定义线型,自己操作了许久都不太顺,后来想到即然CAD有自带线型,一定可以利用它原来的文件编改一下定义成新的线型。现在就和大家一起分享。

  如下图,找到以下路径

  AutoCAD中自定义线型的小技巧_点击放大此图片图1

  再找到acadiaso.lin这个文件,双击打开。

  AutoCAD中自定义线型的小技巧图2

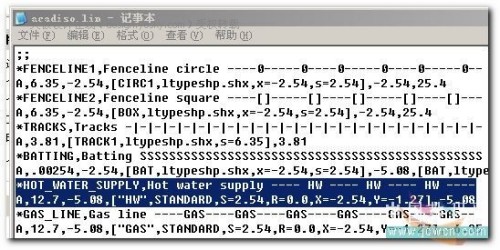

  打开文件后,找到和你录求最相近的线型,我以求助问题贴为例,他是要"热管---热管---"1为线型!我们就找到如下图这种加以修改下

  AutoCAD中自定义线型的小技巧_点击放大此图片图3

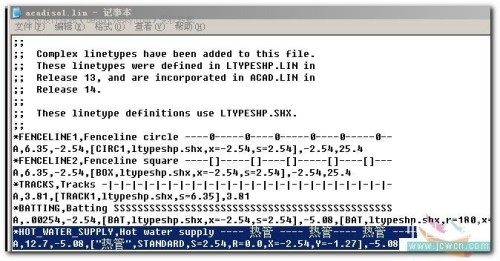

  把中间的"HW"两字改成"热管",注意,第二行中的HW也要改成"热管",第一行是线型的简单描述.

  如下图

  点击放大此图片图4

  改完后,可另存为,记住文件名!

  图5

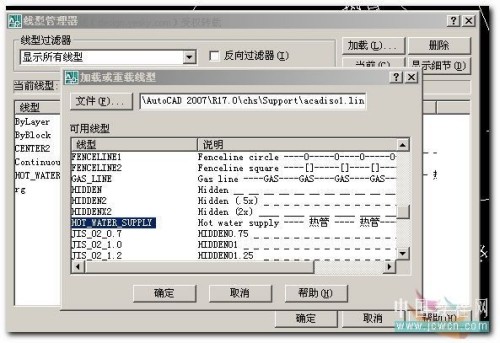

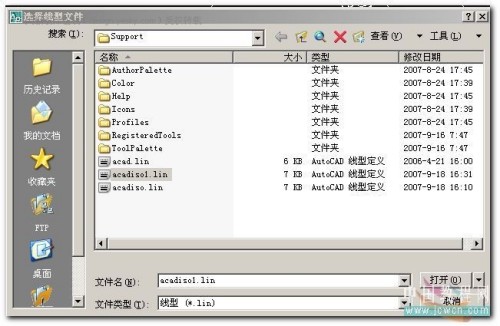

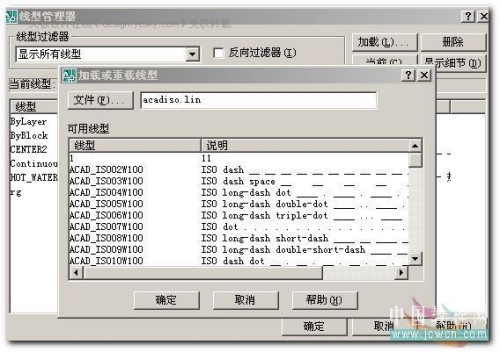

  回到CAD界面,打开线型界面管理器/加载/文件/找到刚才那个LIN文件名。

  点击放大此图片图6

  点击放大此图片图7

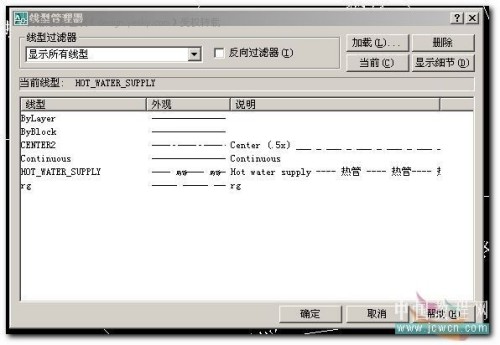

  确定后,回到界面,现在看见了没?

  点击放大此图片图8

  点击放大此图片图9

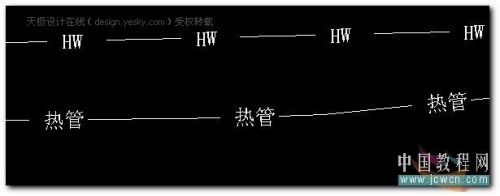

  绘制出的效果

  点击放大此图片图10

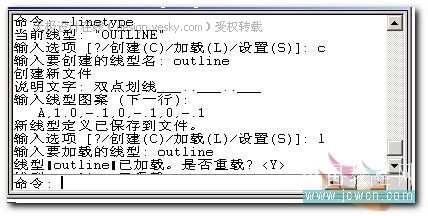

  在命令行也可实现自定义型,但有点麻烦

  如图

  图11
