基于AutoCAD的剥采比等值线绘制设计

来源:真空技术网(www.chvacuum.com)吉林大学 作者:张正峰

  针对绘制剥采比等值线中Delaunay三角网算法构网效率和精度低的问题,基于AutoCAD软件图形绘制环境,采用VBA二次开发工具,将克里金插值与一种新的CONREC构造网格正方形等值线绘制方法相结合,研制出精确的煤层剥采比等值线绘制程序,经验证,不但能为地质、矿产的工程开发提供工具,也可用于绘制其他等值线图,同时也为AutoCAD环境VBA二次研究开发提供有益参考。

  引言

  等值线的绘制在地质学、地球物理学、测绘学和气象学等领域中发挥着重要的作用,煤层剥采比的绘制就是其中一项。它是露天开采的重要技术经济指标,无论圈定露天开采境界、确定露天矿生产能力和露天矿工程发展程序,都要考虑剥采比的问题。目前国内外并没有专门针对绘制煤层剥采比的软件,与其研究相关的有:

  ①许多大型矿业软件,如:美国的Minesight、英国的Datamine、澳大利亚的Micromine、加拿大的Surpac等,虽然也集成有绘制剥采比的功能,但价格昂贵,成本太高;

  ②迟宝明采用VB与Mapobject相结合开发出了基于GIS的地下水水位等值线图自动绘制程序,并成功应用于松辽流域地下水信息管理,叶娜在VisualC++6.0环境下用OpenGL开发出绘制物化探数据等值线程序,鲍新华用分区绘制等值线的方法精确分析了长春市地下水的污染分布情况,这些方法没有与AutoCAD相结合,限制了绘图效果和应用范围;

  ③在通用性、灵活性和开放性很好的绘图软件AutoCAD方面,胡建平和齐明松分别开发出了以Delaunay三角网为基础的等值线自动绘制程序,王日也用AutoLISP语言做了相应的开发,但Delaunay三角网的构网时间效率较低,为提高效率,需要在三角网顶点增加一个偏移量,降低了绘制精度。

  因此,笔者采用AutoCADVBA二次开发技术,将克里金插值与矩形网格法相结合来绘制剥采比等值线,解决了Delaunay三角网算法构网效率和精度低的问题,绘制出的等值线更接近实际。

1、克里金插值

  空间网格插值常用于将离散点的测量数据转换为连续的数据曲面,以便与其他空间现象的分布模式进行比较,常用的插值方法如表1所示:

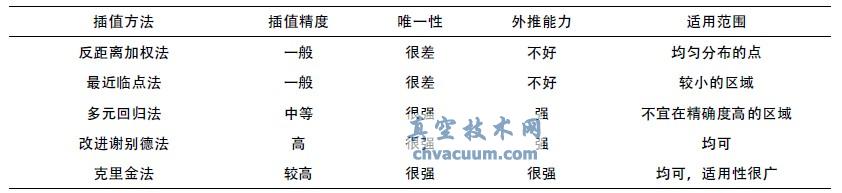

表1几种网格插值方法比较

基于AutoCAD的剥采比等值线绘制设计

  通过表1中几种插值方法的对比可以看出,克里金插值无论在插值精度、误差和适用范围等方面都表现出极高的优势,它是一种能较好反映地形变化特征的最优内插法,能够满足地质、矿产开发需求。

4、结论

  (1)基于Delaunay三角网的等值线算法构网效率不如网格正方形,构网精度不及克里金插值;

  (2)将克里金插值方法与一种新的构造网格正方形等值线绘制方法相结合,能够绘制出精确的煤层剥采比等值线,满足地质、煤矿等区域的工程需求,同时它也可以绘制其他情况的等值线图。
