AutoCAD三维实体绘图中关于剖切的知识详解(1)

来源:真空技术网(www.chvacuum.com)AutoCAD 作者:AutoCAD

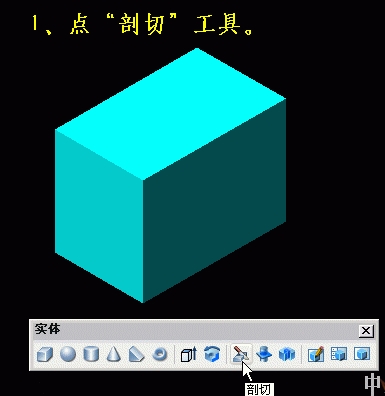

1、点“剖切”工具。

AutoCAD三维实体绘图

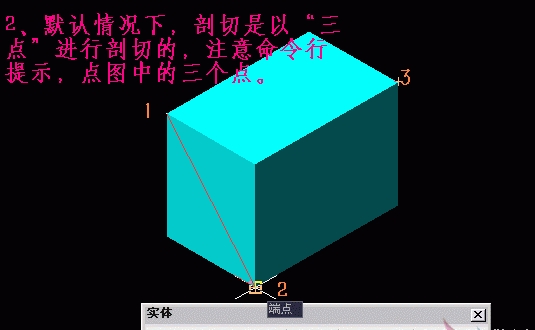

2、默认情况下,剖切是以“三点”进行剖切的,注意命令行提示,点图中的三个点。

AutoCAD三维实体绘图

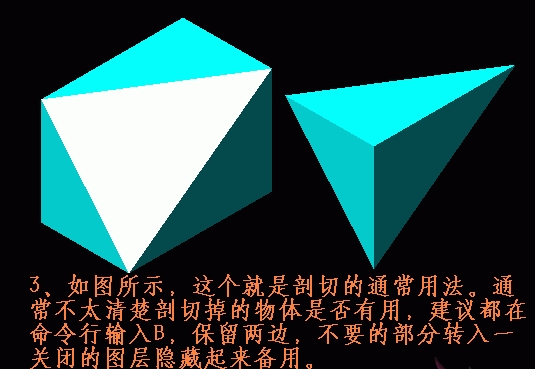

3、如图所示,这个就是剖切的通常用法。通常不太清楚剖切掉的物体是否有用,建议都在命令行输入B,保留两边,不要的部分转入一关闭的图层隐藏起来备用。

AutoCAD三维实体绘图

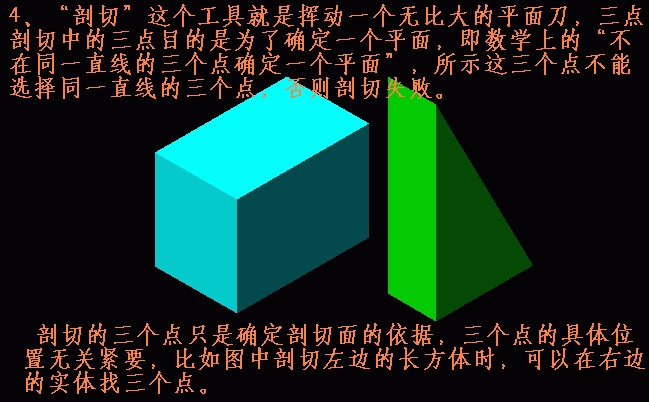

4、“剖切”这个工具就是挥动一个无比大的平面刀,三点剖切中的三点目的是为了确定一个平面,即数学上的“不在同一直线的三个点确定一个平面”,所示这三个点不能选择同一直线的三个点,否则剖切失败。

AutoCAD三维实体绘图

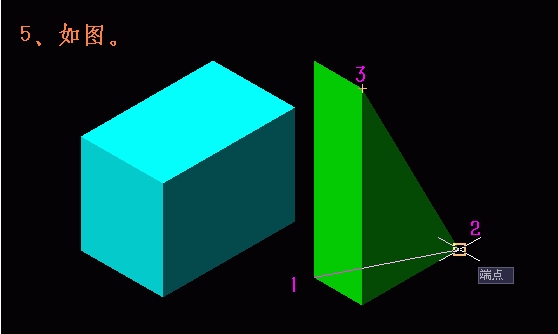

剖切的三个点只是确定剖切面的依据,三个点的具体位置无关紧要,比如图中剖切左边的长方体时,可以在右边的实体找三个点。 5、如图。

AutoCAD三维实体绘图

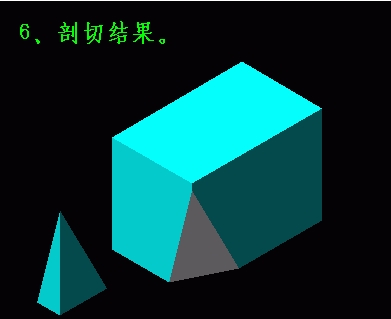

6、剖切结果。

AutoCAD三维实体绘图

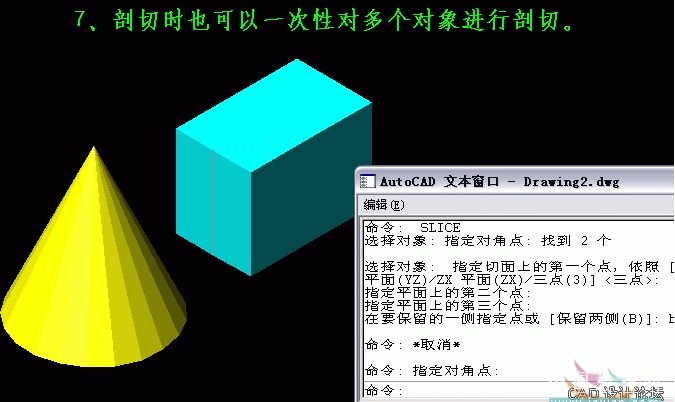

7、剖切时也可以一次性多个对象进行剖切。

AutoCAD三维实体绘图
