真空管的常见分类及结构演变

来源:真空技术网(www.chvacuum.com)wikipedia 作者:wikipedia
真空管可被分为2大类别,分别是直热式和旁热式。

        直热式真空管是较早诞生的。它有一个致命的缺点,那就是阴极容易受到灯丝的温度而改变特性。当灯丝电压变动时,或以交流电供应灯丝时,阴极呈现在不稳定的状态下。

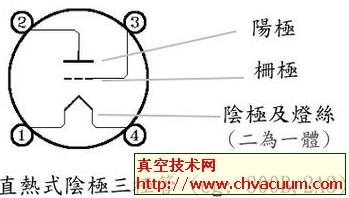

直热式真空管



        旁热式真空管作工相对较稳定。由于金属套筒的体积与储热量远远大于传统的灯丝,因此即使灯丝暂时的温度变动,甚至暂时几秒钟的停止加热,金属板的温度变化改变有限,这也就是为什么某些扩大机关机之后,它还能唱十多秒的主要原因, 是因为电源供应部分有大容量电容器内部余电未放完。

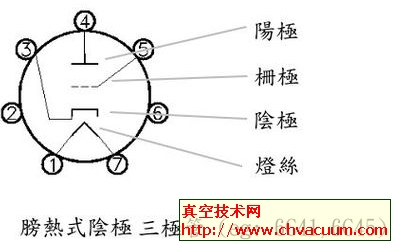

旁热式真空管



按真空管可用内部结构分类

       真空管可被分为真空二极管,三极管,四极管,四极管束射管,五极管....复合管等很多种类别。

五极真空管符号

此为五极管之符号

复合真空管符号

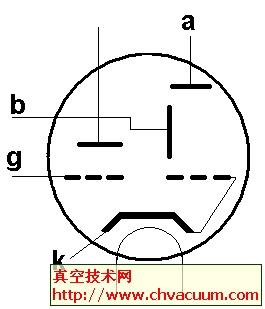

此为其中一种复合管之符号

按真空管容器结构分类

真空管分类
