真空保温杯的保温时间及使用寿命

来源:真空技术网(www.chvacuum.com)潮安县顺发五金制品有限公司 作者:刘亦兵

         不锈钢真空杯,是在改革开发以后,尤其是近十多年来在我国得到了长足发展。我们公司生产研制的真空杯和真空提锅已有50多个系列,上几百个品种,现在还在不断的开发、生产, 品种日新月异。

         真空杯按其生产的方式不同,简单的分为有尾真空杯的无尾真空杯(或称作整体真空杯)。有尾真空杯,是用真空排气台方式获得的,类似于玻璃保温瓶和大型电子管。在真空排气台上, 插上真空杯(真空杯底部焊着排气铜管)。抽到< 2×E23Pa 真空度后,用液压钳,剪抻铜管,再进入下几道工序: 涂漆、打胶、电解、抛光、压底、包装等工序(见图1)。

无尾真空杯

图1 有尾真空杯      图2 无尾真空杯

        无尾真空杯是在真空钎焊炉中,通过抽真空、真空钎焊、然后冷却出炉、电解、抛光、包装等工序而成(见图2)。

        真空杯保温时间的长短取决于杯体的结构及材料的厚薄而定。

        ① 大容量, 小口径的真空杯保温时间较长, 相反小容量, 大口径的真空杯保温时间较短;

      ② 材料越薄, 保温时间越长, 但杯体易碰坏及变形, 影响使用寿命;

      ③ 真空杯内胆外层包金属薄膜及镀铜等措施也可增加保温的程度。

        真空杯的使用寿命还取决于杯体内层的清洁及抽真空的时间, 最重要的是真空炉的结构。现在社会上使用的抽真空杯的真空设备有真空排气台和真空钎焊炉, 大约有二类四种。二类即有尾真空排气台式; 另一类钎焊炉式。钎焊炉式又分为: 单室、多室、加大抽速多室。

        (1) 有尾真空杯排气台, 及优点: 有尾排气即用真空排气台生产出的真空杯, 抽真空时加热温度为500℃左右, 真空杯的外壳不易变形, 但铜管焊接处容易碰漏, 在半成品加工时要特别保护。

       (2) 另一大类是真空钎焊炉式, 大约分为三种类型:

        ① 单炉式整体真空钎焊炉。该炉的抽真空的周期时间长, 如果厂家要提高生产效益而缩短抽真空时间, 会影响使用寿命。

        ② 现在市场上流行的多室式真空炉, 虽然能缩短抽真空的周期时间, 但只配一台KT2600扩散泵,抽速为16000L/s, 也难确保杯壁的残余气体抽尽,据经验, 用这样钎焊炉抽出的杯, 杯的使用寿命也只有8年左右。

         ③ 本公司协作设计的三室式真空炉配二台扩散泵, 工作室配KT2800扩散泵, 抽速28750Lös, 出料室配KT 2600 扩散泵,抽速16000L/s。工作室抽速大了1.8倍, 而前级泵配H2150滑阀泵,抽速150L/s,一般三室炉工作室配2X270旋片泵,抽速70L/s, 这样工作室前级泵抽速大了2.14倍。既能缩短抽真空的周期时间, 也能将杯内壁的残余气体尽可能为抽尽, 经过测试, 用两种炉子抽同样规格、尺寸的真空杯, 用协作设计的真空钎焊炉较一般钎焊炉, 经6 小时杯的保温程度高出至少2~3℃, 也就大大的提高了真空杯的使用寿命, 保证杯在正常使用的情况下,据经验该型号真空杯的寿命达12 年左右。而且该炉的生产量大, 第一炉工作时间为2. 5小时ö炉, 以后各炉生产周期仅需1.5小时/炉, 每炉可抽600 个左右, 24 小时可抽8000个以上, 而且达到了光亮钎焊, 工作环境清洁, 可靠性强, 减少了排气台式真空杯机组许多工序, 大大的提高了真空杯的质量, 增加了经济效益(见图3)。

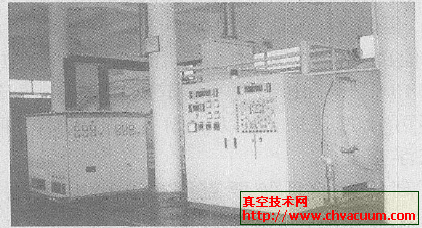

三室钎焊炉

图3 公司联合设计三室钎焊炉照片
