真空杯常用的环状和粉末状钎焊焊料

来源:真空技术网(www.chvacuum.com)潮安县顺发五金制品有限公司 作者:赖康生

        几年来我们对真空杯钎焊,选择了两种钎焊焊料,一种为环状钎焊焊料,另一种为粉末状的钎焊焊料。

环状钎焊焊料

       环状钎焊焊料为Ag、Cu、Ni焊料,优点是熔化温度较低, 在950℃即可焊完成,其缺点是价格较贵。

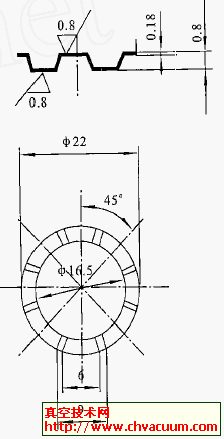

环状钎焊焊料图

 图4 环状钎焊焊料图

粉末状钎焊焊料

        该焊料是粉末状的,用稀释了的粘接剂与粉末状的焊料搅拌成糊状,然后涂于锥状孔中,待稍干后,用51.2针扎通孔,干后即可进行真空钎焊了。粉末状钎焊焊料的优点是价格较便宜,缺点是钎焊的温度较高达1050℃,这样就带来了杯冷却时用高纯氮气加压,有的杯可能变形,料筐变形等弊病,有的粉末状钎焊料温度也可达950℃,但价格较贵,钎焊部位质量稍差。

粉末状钎焊焊料杯底圆孔图

 图5 粉末状钎焊焊料杯底圆孔图

         对环状钎焊焊料,我们与有尾真空杯抽空的内径56铜管通导进行对比,计算出图4环状钎焊焊料图,使用起来较为合适。对于粉末状钎焊焊料杯底抽气圆孔,计算杯壁间隙空间的抽气时间,变到了杯壁间隙空间内外压力的变化及温度的影响,难以确定圆孔流导,从而杯壁间隙空间的抽气时间难以计算。不过经过长期工作已取得数据,图5的粉末状焊料杯底圆孔,头一炉经过2.5小时,以后各炉只需抽1.5小时即可,达到轻工部QB/T2332—97标准,即小口径真空杯,公称容积<0.4L,内胆口径≥44~54mm,经6小时, 测温≥42℃; 对大口径真空提锅等,公称容量≥1.2~ 1.5L,内胆口径≥100~<125mm,经6小时测温≥56℃。
