图解真空管(二极管和三极管)的运作原理

来源:真空技术网(www.chvacuum.com)wikipedia 作者:无名

      多极的真空管(如:三、四、五...极管)是由二极管演变出来,它们也是分享著共同的基本结构和原理。所以,本文也是先介绍二极真空管。

以下为真空二极管之入门简介

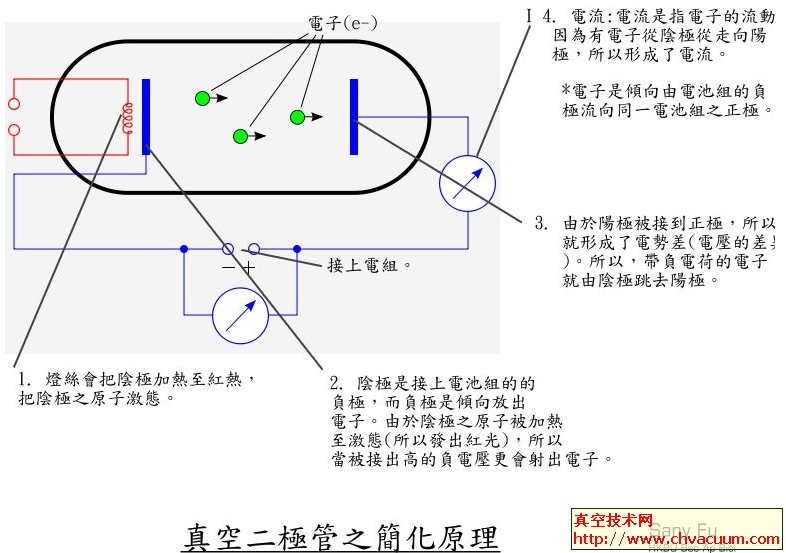

二极真空管的工作原理



以下为真空三极管之入门简介

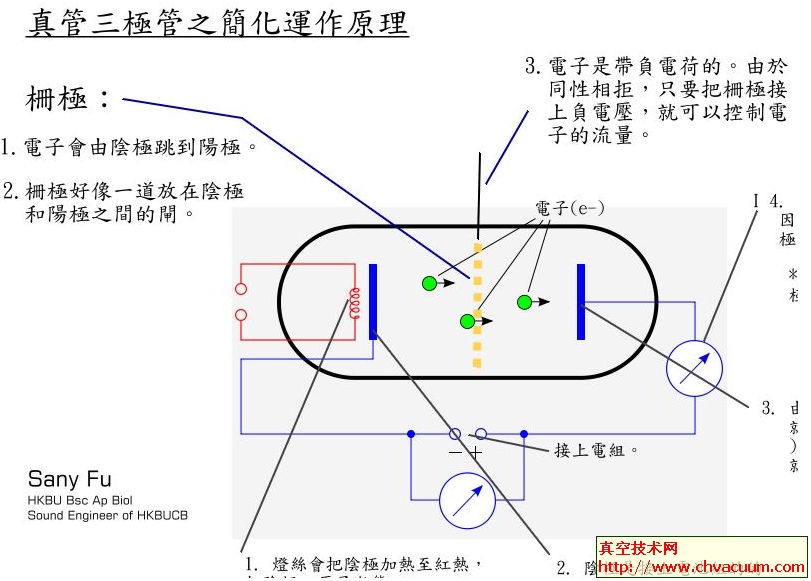

三极真空管的工作原理



真空管内需要被抽真空之原因

         电子在于其放射过程中,因会与空气中之组成分子相撞而产生阻力,因此电子经由如空气之类的介质来移动的话,将会比在真空状态来的困难,所以若想轻松的达成电子放射之移动过程,需将产生电子放射及电子收集之各项元件,也就是灯丝、阴极、栅极、屏极等封装于玻璃管内,且将其内部成为真空状态,才能使电子之放射动作达成最高效率,而此玻璃管也就是所谓的真空管。若然真空度不足,更会发出蓝光和严重影响真空管之工作表现。 发出蓝光的原因是被阴极射出的电子击打管中的空气,令空气的原子被激发至激态。

真空管需要抽真空的原因
