常见真空管的结构和功能

来源:真空技术网(www.chvacuum.com)wikipedia 作者:无名

       真空管Vacuum tube)是一种电子元件(或作:电子零件)。因为参与工作的电极被封装在一个真空的(主流是玻璃)容器内,所以被称为真空管。真空管也会被称为电子管。有时又会被称作“胆”。

         在二十世纪中期前,因半导体(如:晶体管)尚未普及,基本上当时所有的电子器材均使用真空管,形成了当时对真空管的需求。所以当时有各式各样的真空管面世。它们不单止功能不同,连外观也很不同。不过,我们也可以把它的功能归纳为在电路中控制电子的流动。

        可是,在半导体技术的发展谱及和平民化下,真空管因成本高、不耐用、体积大、效能低等原因,最后被半导体取代了。但是,我们还可以在音响,电视机与电脑的显示器(阴极射线管),还有微波炉及太空卫星的高频发射机看见真空管的身影。另外,像是阳极射线管,X射线管等等则是属于特殊的真空管

       真空管的类型有很多。现就以现代较常用的三极管和五极管来讲解真空管之结构。 为了能让大家能更仔细了解真空管的细微结构,本页之部份图片运用了显微镜把真空管之结构放大。

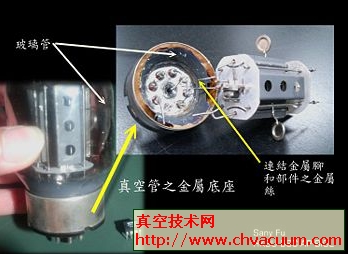

真空管的结构图 真空管的内部结构图

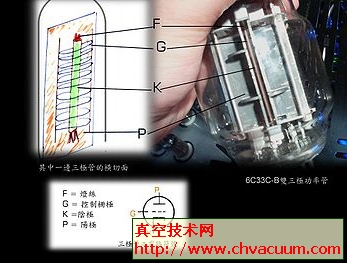

      一、真空管具有发射电子的阴极(K)(旁热式是由灯丝(F)加热,直热式则灯丝就是阴极)和工作时通常加上高压的阳极(P)。

      二、灯丝(F)是一种极细的金属丝,而电流通过其中,使金属丝产生光和热,而去激发阴极来放射电子。

      三、栅极(G)它一定置于阴极与屏极之间。栅极加电压是抑制电子通过栅极的量,所以能够在阴极和阳极之间对电流起到控制作用。

      四、除气剂

真空管理得除气剂

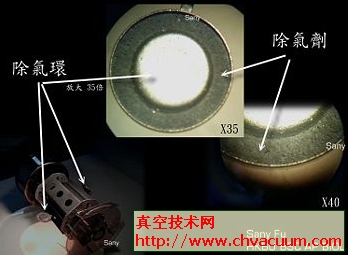

        真空管中设有一物件,称为除气剂。一般由钡、铝、镁等活泼金属合金制成。在抽出管中空气后,将管中各元件及除气剂加热至红热,这样就可以吸收管内电极所含之气体,利用一围绕管子之高频电磁场而使除气剂迅速升华,除气剂就吸收管子中的气体。在反应过后,玻璃管内壁积存银色的除气剂披覆层。 若把一枝真管体的玻璃管打破或一枝真空管漏气时,玻璃管内壁积存银色的除气剂便会退色, 同时也表示该真空管不能被使用。

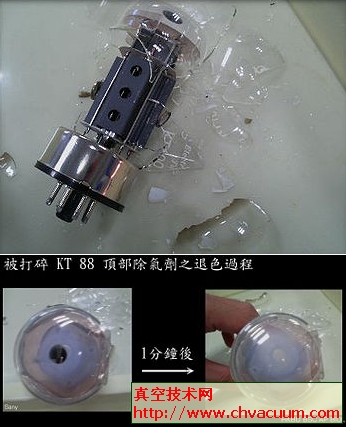

漏气的真空管
