QC742W液动齿条插板阀信号改造实践

来源:真空技术网(www.chvacuum.com)长治钢铁(集团) 有限公司炼铁厂 作者:陈红俊

  通过取消传动装置上的竖齿轮,并把竖齿轮的轴加长至外部,利用挡片反馈信号,使信号可以准确反应出阀柄所处的位置,从而杜绝阀体跑风、信号失灵等故障的发生,并且延长冷风阀的使用寿命。

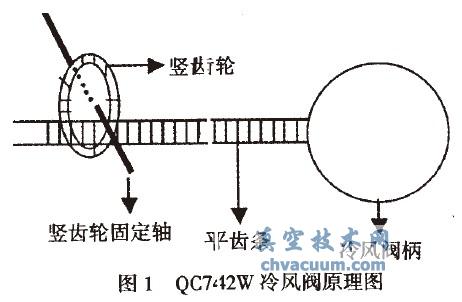

  长钢3号高炉热风炉从2000年8月份开始使用型号QC742W冷风阀。随着高炉冶炼强度的提高,高炉各个系统的设备都处于全负荷运行,特别是热风炉冷风阀故障频繁,虽然真空技术(http://www.chvacuum.com/)网采用了加大竖齿轮和垫平平齿条等办法,但都未能解决跑风和信号失灵问题。其他高炉相同型号的阀门也出现了同样的故障。热风炉跑风、信号失灵等问题严重影响了高炉的生产。QC742W冷风阀工作原理图如图1。

QC742W液动齿条插板阀信号改造实践

  分析设备故障的原因,主要有以下三点:

  (1)竖齿轮和平齿条在前端接触不灵,造成信号丢失,不能正常反应阀柄的位置。操作者无法判断阀柄所处位置,造成误操作,因而出现多次跑风,并且也存在着断风、憋风的重大隐患。

  (2)竖齿轮和平齿条后端间隙缩小,相互顶撞增大了阀柄的受压,导致阀柄关不到位而跑风。

  (3)平齿条出现前低后高,造成后端受压增大,因此也就增大了磨损,这是影响阀门寿命关健所在。

1、QC742W液动齿条插板阀的工作原理及技术参数

  QC742W冷风阀安装在热风炉系统垂直布置的冷风支管上,用于切断进入蓄热室的冷风。此阀在热风炉送风期开启,燃烧期关闭。

  QC742W冷风阀是齿条式水平安装自压密封插板阀,由阀体、阀盖、阀板、均压小门、齿条、驱动装置等部件组成。阀门的启闭靠传动装置带动齿轮、齿条、阀板运动来实现。关闭时靠介质压差使阀板紧压在阀体密封面上达到密封。阀体内有道轨,并装有弹簧缓冲器,以保证阀板的平稳运行及减少冲击。阀门启闭位置的确定是靠行接近开关控制。主要参数如表1所示。

表1 QC742W冷风阀主要参数

QC742W冷风阀主要参数

2、改造过程

  (1)为了解决冷风阀信号失灵、跑风,延长冷风阀寿命,利用高炉休风机会,根据以前木工工具“土木转”的原理,对3高炉1号热风炉冷风阀进行改造。

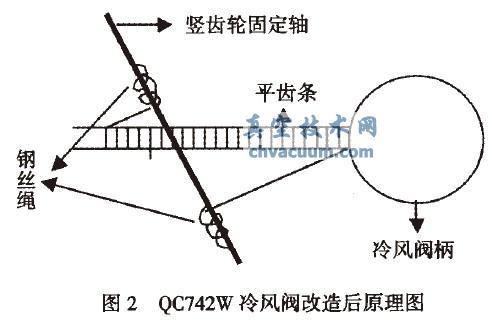

  首先,打开阀盖,取消竖齿轮;其次,在平齿条两端各固定一根3mm×800mm长钢丝绳;第三,让阀柄停留到开或关的某一个固定位置上;第四,把两根钢丝绳的另一端固定在竖齿轮的轴上,注意必须把长出的部分用力缠在轴上再固定。QC742W冷风阀改造后原理图如图2。

QC742W液动齿条插板阀信号改造实践

  通过改造,靠阀柄的开关就可以使固定轴转动,从而返回信号。本次改造的成功之处是:①取消竖齿轮,减少了对阀柄的受压,也就是减少磨损,可延长阀门的寿命;②信号不再受平齿条高低的影响,只要阀柄开关就能使信号轴转动,从而使信号及时返回。但不足之处是:①钢丝绳的选材困难,用普通钢丝绳难以拉紧,造成信号开关不准确;②由于钢丝绳子质量问题,坚持不到1个月就拉断造成信号完全失灵。

  (2)鉴于第一次改造存在的缺点,经过现场观察和具体操作运行,随后对冷风阀进行第二次改造,本次改造为安全起见,只对3号冷风阀进行改造。改造过程如下:

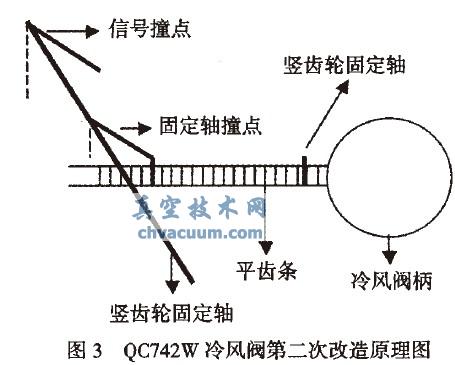

  取消竖齿轮;在竖齿轮的固定轴上,垂直焊一件!16mm×65mm的园钢;在平齿条的开关位置上各焊一根!8mm×50mm的园钢,使之能碰撞竖齿轮轴上的园钢,并且能左右摆动30°;在竖齿轮固定轴外端中心处焊接一件20mm×200mm的螺纹钢,以加长固定轴;在螺纹钢头端焊一根!20mm×300mm的螺纹钢,并且和!16mm×65mm园钢是平行;在外部适当位置固定接近开关信号,其原理图如图3。

QC742W液动齿条插板阀信号改造实践

  本次改造比较成功。自改造后,冷风阀运行正常。之后,利用高炉休风机会把1号、2号冷风阀都进行了改造。至今,三个冷风阀运行良好,没有发生以前出现的故障。

3、总结及推广

  通过对热风炉冷风阀进行改造,阀门的信号可以准确反应出阀柄所处的位置,杜绝了阀体跑风等事故的发生。改造后把竖齿轮的轴加长至外部,所以操作时即是信号失灵也可直观地观察到阀柄所处位置,杜绝了热风炉断风、憋风等重大事故的发生。改造取消了竖齿轮,阀柄的开关不受竖齿轮的影响,所以可大大延长冷风阀的使用寿命。

  本次对热风炉QC742W冷风阀的改造,成本较低,方便易行,易于推广。具有有一定的经济价值。
