Pro/E工程图的快速绘图与优化方法探讨

来源:真空技术网(www.chvacuum.com)太原科技大学 作者:彭宁涛

  针对Pro/E工程图的标题栏、明细表、图框绘制困难,缺少标注符号,视图表达零乱等问题,进行了工程图标准模板与绘图格式的制作、标注符号的创建以及绘图选项的优化配置。实现了标题栏和明细表的参数化输入,标注符号的一键生成,达到了在Pro/E中快速绘制完整二维工程图的效果。

1、引言

  Pro/Engineer(简称Pro/E)是美国PTC公司旗下的一款集CAD/CAM/CAE一体化的三维软件,它是目前国际上最流行的三维设计软件之一。在制造业企业中,Pro/E主要用于产品的三维设计。由于目前多数企业都达不到全数字化的要求,因此在实际生产过程中,二维工程图仍然是作为指导生产的重要依据。

  虽然Pro/E拥有强大的三维参数化建模功能,也具备三维模型自动转化成二维工程图的功能,但是它在二维工程图的处理上却有着许多不尽人意的地方。例如视图的投影与显示、尺寸的标注样式等不符合国标,也不符合行业或企业标准;不能快速生成焊接符号、表面粗糙度、形位公差等标注符号;转换成dwg格式导入AutoCAD中会出现单位、线型的错乱等问题。这样无论是在Pro/E中直接绘制二维工程图,还是把Pro/E的工程图导入AutoCAD中继续绘制,都会出现许多问题,严重影响了工作效率。

  本文参照国标针对Pro/Engineer WildFire4.0的工程图模块进行了一个全面的优化处理。具体优化内容包括工程图模板的定制、绘图格式的制作、标注符号的创建和工程图相关的优化配置。

2、模板定制与绘图格式制作

  2.1、模板的定制

  Pro/E模板的定制包括零件模板(.prt)、组件模板(.asm)和工程图模板(.drw)。依据国标标准,工程图的长度单位为mm,所以零件模板应采用mmns_part_solid.prt,组件模板应采用mmns_asm_design.asm,工程图模板应采用a3_drawing.drw(这些模板在Pro/E安装目录的“templates”文件夹中,其中工程图模板需定制多种,这里以a3_drawing.drw为例),并在零件和组件的模板中输入相关的参数。这样三维模板中所带的全部参数化信息可以传递给新建的三维模型,也能传递给二维工程图,避免了重复输入。

  2.2、绘图格式的制作

  (1)制作工程图标题栏。在格式(.frm)状态下,参照国标制作标题栏表格,并输入相应文本(见图1),其中带&的为参数化的文本,它会随着三维模型中参数赋值的不同而变化(见图2)。

Pro/E工程图的快速绘图与优化方法探讨

图1 定制的标题栏格式

Pro/E工程图的快速绘图与优化方法探讨

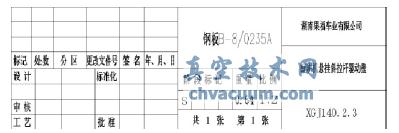

图2 自动生成的标题栏

4、工程图快速绘图实例

  4.1、工程图的绘图步骤

  本文用一个包含多个零件的Pro/E组件———轴承座总成,来验证优化后的工程图绘图效果。优化后绘图的具体步骤为:

  (1)在Pro/E三维环境下创建轴承座总成所包含的全部零件(相同的零件只需创建一个),再装配成一个组件,如图8所示。

  (2)在Pro/E三维环境中对零件和组件的相关参数赋值;由三维组件直接生成二维投影视图(优化后的视图投影已采用第一角视图,符合国标),删除多余显示的视图,新建所需要的其他视图,调整视图显示比例;用图5所示的快捷键一键导入工程图格式H_A3_asm.frm,此时参数化的标题栏和明细表以及标准的横向A3图框会自动生成,且标题栏和明细表中的参数文本也会自动赋值。

  (3)用Pro/E自带的功能对组件工程图进行尺寸标注,再用用户创建的标注符号对工程图进行补充标注,此工程图需要用到用户创建的标注符号有表面粗糙度、基准符号、形位公差、球标符号。

  通过以上三步即可快速绘制出一幅完整的Pro/E二维工程图(见图9)。其中字体和箭头的大小、视图的投影与线型的样式,已通过上述绘图选项的配置设置成符合国标的格式。

  4.2、工程图的打印

  在企业中,为了方便读图与交流,二维工程图经常需要打印成纸质版本。而Pro/E工程图模块自带的打印功能,往往需要进行打印机设置和相关的绘图输出配置,才能打印出理想的效果。这种方法不仅难学,而且操作起来比较繁琐。因此这里介绍一种简单易学的Pro/E工程图打印方法,具体操作为:在Pro/E的二维工程图中,点击菜单文件—保存副本—选择pdf格式—在弹出的pdf输出配置对话框中的常规栏将颜色设置为“单色”,内容栏中将字体设置为“将字体按笔划成型”,其他选项保持默认—点击确定,将Pro/E工程图保存为pdf格式的文件。再到pdf阅读器中进行打印,打印时设置好图纸的方向和规格,就可以方便地打印出效果很好的纸质工程图。

5、结语

  (1)通过对Pro/E进行参数化标准模板的定制,以及工程图标准绘图格式的制作,实现了三维模型与二维工程图之间的参数化关联,能自动生成工程图标题栏与明细表,且标题栏和明细表随着三维模型的变化而自动更新。

  (2)参照国标,对Pro/E进行常用标注符号的创建,可以在Pro/E工程图中快速创建包括各种标注符号的完整二维工程图,不需再转到AutoCAD中继续绘制,提高了工作效率。

  (3)通过对Pro/E进行绘图选项优化,使得Pro/E工程图的视图投影方向、线型显示样式以及其他标注符合国家标准,转到AutoCAD中不会再出现单位、线型错乱等问题,能更好地与其他CAD软件进行数据交换。
