基于Pro/E的谐波齿轮圆柱形柔轮建模

来源:真空技术网(www.chvacuum.com)陕西理工学院机械工程学院 作者:何雅娟

  谐波齿轮传动的主要失效形式是柔轮的疲劳断裂,可通过有限元分析获得柔轮的相关数据,而其模型建立是分析基础,影响分析的准确性。介绍了采用Pro/E软件对圆柱形柔轮的建模过程,为后续的力学分析提供可靠模型。

  引言

  谐波齿轮传动是性能优良的一种机械传动,它有精度高、回差小、传动比大、体积小、噪音低等优点。柔轮的疲劳断裂是谐波齿轮传动最常见的主要失效形式。柔轮是有多齿数齿圈的圆柱壳体构件,其建模的准确性直接影响柔轮的力学分析。

1、圆柱形柔轮的结构

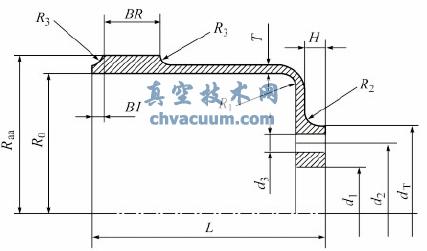

  柔轮的结构形式主要有圆柱形和钟形两种,常用的是圆柱形柔轮,见图1。

基于Pro/E的谐波齿轮圆柱形柔轮建模

图1 圆柱形柔轮的结构简图

  ANSYS中不能建立曲线方程,Pro/E软件很方便建立曲线方程,再用其参数化设计能简单灵活地修改设计参数,因此,选择Pro/E建模。具体参数见表1。

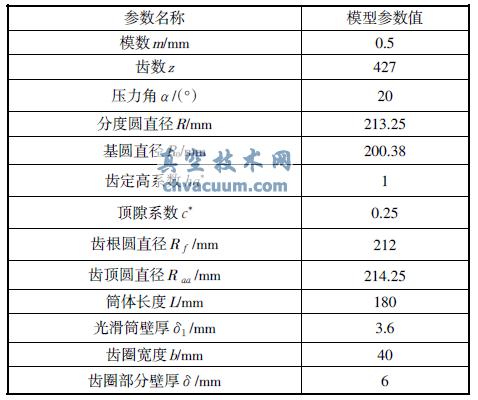

表1 柔轮三维建模参数

基于Pro/E的谐波齿轮圆柱形柔轮建模

3、结束语

  通过Pro/E软件,采用“混合”命令,对柔轮进行建模,得到柔轮的三维模型,为后续的力学分析提供可靠模型。
