R134A充注量对内藏式冷柜系统影响的试验研究

来源:真空技术网(www.chvacuum.com)大连三洋冷链有限公司 作者:杨萍

  内藏式冷柜制冷剂容量较小,系统中制冷剂充注量的变化会对制冷性能产生较大影响。对某型号的内藏柜进行了充注量的试验研究,综合多种因素给出了制冷剂R134A 的最佳充注量。通过改变系统中制冷剂充注量,研究了制冷性能参数随制冷剂充注量的变化趋势,为合理确定制冷剂充注量提供了一定的依据。

1、引言

  内藏式冷柜制冷剂容量较小,制冷剂的充注量对冷柜制冷系统的循环性能有很大影响,然而在生产实际中如何确定制冷剂的最佳充注量仍然比较困难。为了确定冷柜制冷系统的最佳制冷剂充注量,研究者做了一系列的努力。

  丁国良等针对制冷剂HFC 152a 和HFC 134a的特性,对小型制冷系统充注量的计算方法及空泡系数关系式的影响进行了研究,并进行了试验验证,得到了这2 种制冷剂充注量的计算方法。

  袁秀玲等试验研究了毛细管长度和制冷剂充注量对一台小型冷柜性能的影响,揭示了冷凝压力、蒸发压力随毛细管长度和制冷剂充注量变化的趋势,讨论了毛细管长度和制冷剂充注量对系统能耗的影响。陈波等对BD/C - 183A、BD/C -165 两种型号的冷柜( 使用毛细管) 进行了充注量的试验研究,总结了不同充注量和不同环境温度对冷柜冷冻速度、吸气温度和压缩机机壳温度的影响规律。陈旭峰等对某公司生产的系列陈列柜产品的充注量进行了大量的试验研究。

  详尽地分析了因制冷剂的充注量不当对陈列柜的运行及系统EER 值的影响,最后提出了一种确定普通商用陈列柜制冷剂充注量的试验方法。郭朝红等对一台小型冷柜系统进行了选择最佳充注量的试验研究,讨论了充注量的多少对蒸发压力、冷凝压力、蒸发器温度分布、压缩机开停机时间等方面的影响,得到了耗电量最少的充注量,并对此条件下的循环特点进行了理论分析。刘金平等试验研究了制冷剂充注量对冷柜性能的影响,分析了制冷性能参数随制冷剂质量变化的趋势。Joel 等试验研究了同时改变制冷剂充注量和毛细管条件下家用冰箱的热力学行为。研究发现能达到最小能耗范围的几种制冷剂充注量和毛细管的组合,以及毛细管和制冷剂充注量不恰当的组合可能会增加30%的能耗。

  本文对一台使用R134A 制冷剂的某型号内藏式冷柜系统进行最佳充注量的试验研究,讨论充注量对蒸发温度、冷凝温度、压缩机吸排气温度等方面的影响,从多个角度分析判定得到制冷剂最佳充注量,并对此条件下的循环特点进行分析。

2、试验系统及试验方法

  本试验利用大连三洋冷链有限公司的冷藏陈列柜实验室,测试原理如图1 所示,试验条件如表1 所示。对某型号冷柜新机种进行最佳充注量测定试验,前期试验制冷剂充入量600g( 根据经验确定) ; 后期进行补充试验,环境温度27℃,相对湿度70%,从400g 开始,每次增加50g。

冷柜最佳充注量测试原理

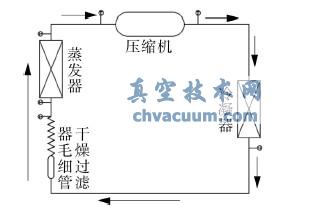

图1 冷柜最佳充注量测试原理

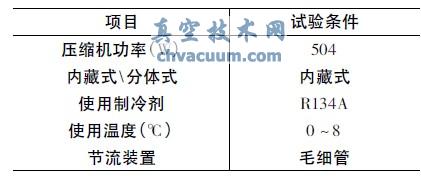

表1 试验条件

试验条件

4、结语

  对某型号的内藏柜进行了制冷剂充注量的实验研究,综合多种因素给出了R134A 的最佳充注量。通过改变系统中制冷剂充注量,研究了制冷性能参数随制冷剂充注量的变化趋势。

  研究发现: 随着制冷剂充注量的增加,蒸发器出口温度、冷凝温度逐渐减小,压缩机吸、排气温度逐渐下降。蒸发器入口温度、输入电功率先增加后减小再增加。
