大型容器的检漏技术(6)

来源:真空技术网(www.chvacuum.com)北京真空电子技术研究所 作者:曹辉玲


  它不受被检容器大小、真空度高低和工作间的环境温度的影响。不过它只适用于排出式抽空系统,不适用于内吸气泵抽气系统。

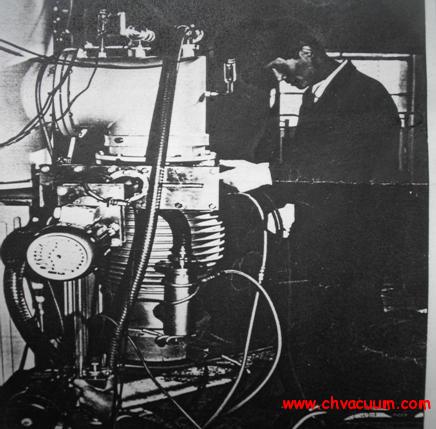

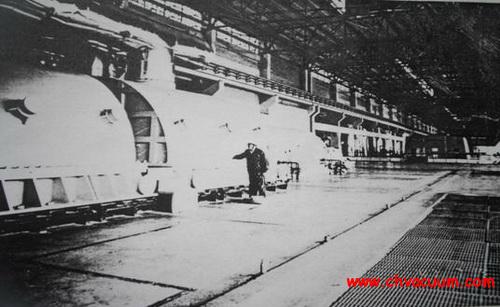

该法已用在火力发电厂、核电站的真空凝汽器。凝汽器冷却管不停机检漏上,实践证明发电厂通过一次不停机检漏,即可获得几千万元的经济效益。它已用于全国火力发电厂、核电站真空凝汽器不停机检漏上,已成为必不可少的工艺手段。近十年发电厂采用该法的经济效益是不可估量的,见图12、图13:


  它也广泛用于大型幕墙玻璃镀膜机、真空熔炼炉、真空蒸馏设备在线检漏和电真空的制造业。

  4.1 负压采样法的检测灵敏度

  负压采样法的检测灵敏度决定于两个部分:

(1)负压系统末级出口泵的大小、抽速及出口泵〈机械泵〉油池的尺寸及油路安排。

(2)吸枪检漏仪的灵敏度,

  由于上述两个原因负压采样法的检测灵敏度低于吸枪检漏的灵敏度10-7mbarl/s(10-8Pam3/s)氦气在油池中要被吸收一部分,国产大型油浸式旋片泵。用油量为十几升,此法无法运用。

  为了提高负压采样法的检测灵敏度,我们设计一种吸附阱,氦气通过吸附阱,使油蒸汽、水气、灰尘被过滤,氦气累积通过,这样可避免水蒸气泵机械泵的污染,检测灵敏度可达10-6mbarl/s〈10-7 Pa m3/s〉。

4.2 负压采样法的响应时间:

  由于受大容器长通导的影响,负压采样法的响应时间很长的,如火力发电厂真空凝汽器的检漏,选择一点最长最远点60秒~120秒。大型真空熔炼炉最长最远点也选择60秒,负压采样法的响应时间选择主要决定于被检件容器大小和被检件距采样点的远近而定,可3~120秒,其响应时间包括两部分:“大漏孔”反应时间快消失时间长,“小漏孔”反应时间慢消失时间少,在工作采样点,注意通风或空气流通。

五、大容器检漏方法的选择与步骤

  21世纪大容器工程检漏的开拓,对真空工作者来说是紧迫的、艰巨的,工程检漏是复杂的,工作环境是恶劣的〈高温、大噪声、高空作业、野外、有毒、有时易燃易爆〉但其经济效益和社会效益是惊人的。使用现代先进方法可以提高生产效率,改进产品可靠性、并降低成本。

  检漏人员在进行检漏之前要认真正确的选择检漏仪器,检漏方法和示漏物质,以求出色完成任务。

  5.1 选择检漏仪器和方法应注意的几个问题:

  (1)研究所需灵敏度是应注意的问题

   检漏仪最小可检漏率(即仪器灵敏度)与在检漏中能达到的灵敏度(即检测灵敏度)是不完全相同的。

  在选择什么样的检漏仪器和方法时最重要的是要求能达到一定的检测灵敏度。

  检测灵敏度既确定被检件最大允许的总(或单个漏孔的)漏率时。要以满足设计、安装、运输的要求为原则通常灵敏度较高的方法能可靠的检出所存在的漏孔,但就检漏工作而言,提高对灵敏的要求,意味着要用高灵敏度的仪器和方法,势必使设备费和运转费增加。



图14

  灵敏度的增加与设备运转容易程度的关系,这个曲线有个平坦区(最佳工作区),超过这个曲线,使灵敏度提高或降低都会使运转的容易程序急剧下降。
