比较法真空标准漏孔校准方法研究

来源:真空技术网(www.chvacuum.com)兰州空间技术物理研究所 作者:赵澜

  比较法校准真空标准漏孔是通过四极质谱计比较气体流量计提供的标准气体流量与被校真空标准漏孔产生的离子流获得校准值。主要介绍了比较法真空标准漏孔的校准方法、装置原理、校准过程及校准结果的处理等,并提出了减小测量不确定度的影响因素。

1、引言

  真空标准漏孔是一种作为参考标准进行真空漏率量值传递的漏孔,主要原理是在压力或浓度差的作用下,使气体从气室的一侧通过器壁的孔洞、孔隙、渗透元件流出,该漏孔主要用于氦质谱检漏仪漏率的校准。常用真空标准漏孔校准方法一般分为定容法、恒压法、比较法。定容法是将真空标准漏孔流出的气体引入到已知容积的定容室中,通过测量单位时间内压力的变化量及定容室容积值,计算出真空标准漏孔漏率的一种校准方法,校准范围一般为1×10-2~1×10-8 Pa·m3/s。恒压法是将真空标准漏孔流出的气体引入到变容室中,连续改变变容室容积使变容室内气体压力保持不变,通过测量单位时间内变容室容积变化量及变容室压力值,计算出真空标准漏孔漏率的一种校准方法,校准范围一般为1×10-3~1×10-8 Pa·m3/s。比较法是通过比较气体流量计提供的已知流量和真空标准漏孔流出的待测漏率计算出真空标准漏孔漏率的一种校准方法,校准范围为1×10-7~1×10-11 Pa·m3/s。其中,恒压法、定容法主要用于直接测量较大漏率的真空标准漏孔,比较法主要用于校准较小漏率的漏孔。

2、比较法校准真空标准漏孔的装置及原理

  比较法真空标准漏孔校准装置一般由真空抽气机组、流量比较室、质谱计、监测真空计、稳压小孔及流量计等组成,校准装置的原理图如图1所示。

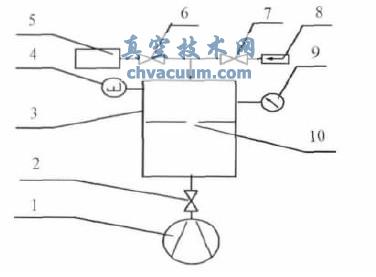

比较法真空标准漏孔校准装置原理图

图1 比较法真空标准漏孔校准装置原理图

1.真空抽气机组;2、6、7.截止阀;3.校准室;4.质谱计;5.流量计;8.被校真空标准漏孔;9.真空计;10.稳压小孔。

  真空抽气机组一般由分子泵及机械泵串联组成,满足流量比较室极限真空小于10-5Pa。流量比较室为上下球型结构或上下柱形结构,中间为限流小孔,气体从流量计或真空标准漏孔引入上球后,通过限流小孔被真空抽气机组抽走一部分,在上球室中形成动态平衡。质谱计一般选用四极型质谱计,主要用于测量上球室中校准气体产生的离子流。流量计主要用于提供标准流量,一般分为定容式气体流量计、恒压式气体流量计及固定流导式气体流量计等。

  比对法真空标准漏孔校准是将真空标准漏孔流出的气体和流量计提供的已知流量的气体分别引入校准室中,并用质谱计分别测量校准气体动态平衡时产生的离子流,通过比较两次离子流的测量值,从而得到真空标准漏孔漏率值。

  被校真空标准漏孔的漏率按公式(1)计算。

真空标准漏孔的漏率

  式中:QL为被校真空标准漏孔的漏率,Pa·m3/s;Q为流量计提供的已知流量,Pa·m3/s;IL为被校真空标准漏孔漏入气体后质谱计对应气体的离子流,A;IS为流量计流入气体后质谱计对应气体的离子流,A;I0为装置本底对应气体的离子流,A。

3、比较法校准真空标准漏孔的步骤

  校准步骤如下:

  (a)在渗氦型真空标准漏孔校准前,开启漏气阀并在校准环境中稳定至少6h;需烘烤清除的通道型漏孔烘烤温度至少100℃,烘烤时间至少2h;

  (b)将被校真空标准漏孔8连接到校准装置上;

  (c)开截止阀2、6、7,利用真空机组1对校准装置抽气,使校准室压力小于1.0×10-5 Pa;

  (d)打开四极质谱计4,调整质谱计的参数使其处于稳定的工作状态;

  (e)关闭截止阀6、7;

  (f)向被校真空标准漏孔8的入口端施加特定压力下的校准气体,打开截止阀7,将被校真空标准漏孔流出的气体引入校准室中,被校真空标准漏孔的漏率为QL,漏率稳定后测量此时质谱计4对应的离子流IL;关闭截止阀7,用质谱计4测量系统的本底对应离子流I0;

  g)打开截止阀6,经流量计5流入校准室中已知流量QS的校准气体,调节标准流量离子流与被校漏孔的离子流相近,流量稳定后测量此时质谱计4对应的离子流IS;关闭截止阀6;记录校准温度;

  h)重复f)~g)的操作过程,测量n组数据,一般n≥6。

7、结束语

  文章介绍了一种比较法真空标准漏孔校准方法,该方法操作简单,校准不确定度小,可用于现场及工作用真空标准漏孔的校准。通过对比较法真空标准漏孔校准方法的研究得出,影响比较法真空标准漏孔校准结果的因素主要由气体流量计流量测量、四极质谱计计量特性、系统本底、被校真空标准漏孔的稳定性等四部分。要减小测量不确定度,需要研制测量不确定度小的气体微流量计;选择重复性好的四极质谱计;校准过程中,调节气体微流量计,使标准流量与真空标准漏孔的漏率相近或相同,避免四极质谱计的非线性影响等。因此,通过严格控制各不确定度影响分量,可进一步减小比较法校准真空标准漏孔的校准结果测量不确定度,提高比较法校准真空标准漏孔的准确度。
