U形波纹管膨胀节的结构类型

来源:真空技术网(www.chvacuum.com)真空技术网整理 作者:admin

  U形波纹管膨胀节的结构类型较多,不同类型的膨胀节,适用的场合也各不相同。主要的类型有单式轴向型、单式和复式铰链型、复式自由型、复式拉杆型、直管和弯管压力平衡型等。各种类型的结构示意图见图l~图10。

  为提高膨胀节的承载能力,可设计带加强环或稳定环的膨胀节,其结构示意 如图11 所示。

(1) 单式轴向型膨胀节

  由一个波纹管及结构件组成,主要用于吸收轴向位移而不能承受波纹管压力推力的膨胀节(见图1)。

(2) 单式铰链型膨胀节

  由一个波纹管及销轴、铰链板和立板等结构件组成、承受波纹管压力推力的膨胀节(见图2) 。

(3) 单式万向铰链型膨胀节

  由一个波纹管及销轴、铰链板、万向环和立板等结构组成、能在任意平面内角位移并能承受波纹管压力推力的膨胀节(见图3)。

(4) 复式自由型膨胀节

  由中间管所连接的两个波纹管(及控制杆或四连杆)等结构件组成、主要用于吸收轴向与横向组合位移而不能承受波纹管压力推力的膨胀节(见图4)。

(5) 复式拉杆型膨胀节

  由中间管所连接的两个波纹管及拉杆和端板等结构件组成、能吸收任一方向横向位移并能承受波纹管压力推力的膨胀节,(见图5)。

(6) 复式铰链型膨胀节

  由中间管所连接的两个波纹管及销轴、铰链板和立板等结构件组成、只能吸收单方向横向位移并能承受波纹管压力推力的膨胀节(见图6)。

(7) 复式万向铰链型膨胀节

  由中间管所连接的两个波纹管及十字销轴、铰链板和立板等结构件组成、能吸收一方向横向位移并能承受波纹管压力推力的膨胀节(见图7)。

(8)弯管压力平衡型膨胀节



  由一个或中间管所连接的两个工作波纹管和一个平衡波纹管及弯头或三通、封头、拉杆和端板等结构件组成、主要用于吸收轴向与横向组合位移并能承受波纹管压力推力的膨胀节(见图8)。

(9) 直管压力平衡型膨胀节

  由位于两端的两个工作波纹管和位于中间的一个平衡波纹管及拉杆和端板等结构件组成、主要用于吸收轴向位移并能承受波纹管压力推力的膨胀节(见图9)。

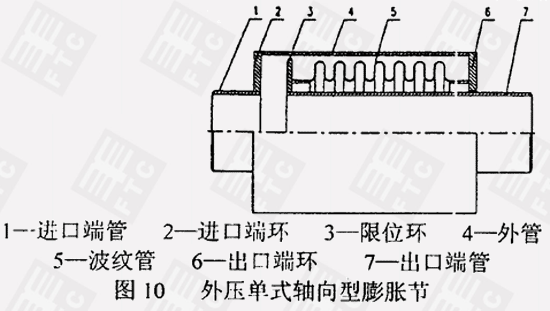

(10)外压单式轴向型膨胀节

  由承受外压的波纹管及外管和端环等结构件组成、只用于吸收位移而不能承受波纹管压力推力的膨胀节(见图10)。
