常见的三种真空法兰规格(CF、KF、ISO)区别

2019-10-05 真空技术网 真空技术网整理

  最近老遇到有人问一些真空法兰结构的事,比如什么叫CF法兰?什么是KF法兰?什么是ISO法兰?而ISO法兰又分ISO-KISO-F。那么它们之间又有什么区别和联系?的确,这些法兰都是真空系统设计中常用的的法兰标准,非专业人士的确也容易混淆,所以,真空技术网(www.chvacuum.com)在这里就将三种法兰的结构,适用的标准一一列举出来,希望对大家有所帮助。

1、CF法兰

  CF法兰的英文名是Conflat Flang。它是一种用于超高真空中的法兰连接,是一种金属静密封,可以承受高温烘烤。

  公称直径尺寸包括:DN16, 40, 63, 100, 160, 200,250

  适用的真空度最高达10-12 mbar(不知道mbar等于多少Pa?那赶紧使用真空单位在线换算工具:http://www.chvacuum.com/tools/pressure.html)。

  法兰密封材料通常为Viton、PTFE、无氧铜等

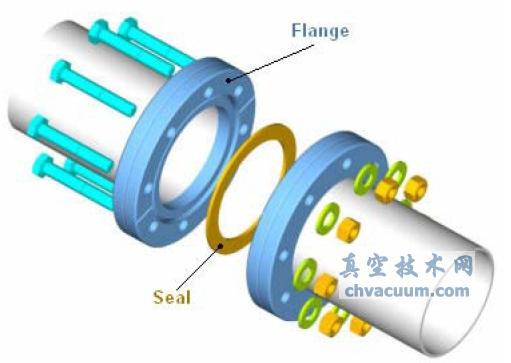

  法兰通常为304、316不锈钢等,具体见下图所示:

CF法兰

CF法兰适用真空标准:

  GB/T 6070-2007 真空技术 法兰尺寸

  http://www.chvacuum.com/biaozhun/061081.html

  GB/T 6071-2003 超高真空法兰

  http://www.chvacuum.com/biaozhun/061082.html

2、ISO-KF

  ISO-KF是应用在真空系统中的一种快卸法兰。他由以下几个元件构成:两个成对称分布的KF法兰、O-Ring、定心支架、卡箍。勿需使用别的工具,只要简单地用手拧动碟形螺母就可以松开或压紧联接。

  ISO-KF真空接头是小尺寸的快装法兰接头.公称直径尺寸包括:DN 10, 16, 25, 40, 50。

  制造标准包括:DIN 28403,ISO 2861

  适用的真空度最高达10-8 mbar。

  法兰密封材料通常为Viton、 Buna、 Silicone、EPDM、铝等

  法兰通常为304、316不锈钢等

  ISO-KF 真空接头通常由法兰(flang)、快夹(clamp)、密封圈(O-Ring)、中心定位环 (centering ring) 组成,见下图。

ISO-KF

ISO-KF适用真空标准:

  GB/T 4982-2003 真空技术 快卸连接器 尺寸 第1部分:夹紧型

  http://www.chvacuum.com/biaozhun/03750.html

  GB/T 4983-2003 真空技术 快卸连接器 尺寸 第2部分:拧紧型

  http://www.chvacuum.com/biaozhun/061086.html

3、ISO法兰

  ISO法兰和配管可用于从大气压到高真空,经常装拆的各种应用中。一般管子的直径超过50mm(2英寸)。如果使用氟橡胶O形圈,可以承受150℃烘烤。

  ISO法兰常用的两种形式是ISO-KISO-F

  ISO-K和ISO-F真空接头是大尺寸的真空接头,公称直径尺寸包括:DN 63, 100, 160, 200, 250, 320, 400, 500 和630

  制造标准包括:DIN 28404 ,ISO 1609

  可应用在要求真空度高达10-8 mbar的场合。

  法兰密封材料通常为Viton、 Buna、 Silicone、EPDM、铝丝等

  法兰通常为304、316不锈钢等

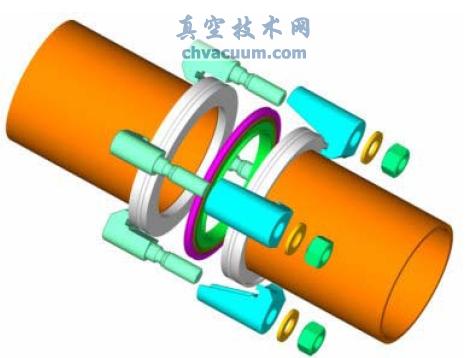

  a、ISO-K真空接头通常由法兰(flang)、法兰爪(clamp)、密封圈(O-Ring)、中心定位环 (centering ring) 组成,见下图。

ISO-K真空接头

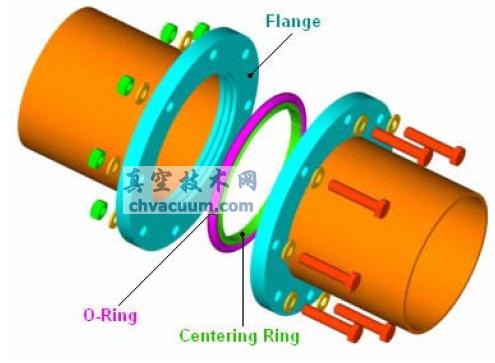

  b、ISO-F真空接头通常由法兰(flang)、密封圈(O-Ring)、中心定位环 (centering ring) 组成,与ISO-K不同的地方是法兰用螺栓坚固。见下图。

ISO-F真空接头

ISO法兰适用真空标准:

  JB/T 1090-1991 J型真空用橡胶密封圈型式及尺寸

  http://www.chvacuum.com/biaozhun/061101.html

  JB/T 109l-1991 JO型和骨架型真空用橡胶密封圈型式及尺寸

  http://www.chvacuum.com/biaozhun/061102.html

  JB/T 1092-1991 O型真空用橡胶密封圈型式及尺寸

  http://www.chvacuum.com/biaozhun/03745.html
