电介质介电常数的一些宏观特性

2020-04-18 武岳山 远望谷信息技术股份有限公司

  从严格的意义上来说,电介质的介电常数是温度、湿度、工作频率的函数。在交变电磁场环境应用中,介电常数通常用复介电常数(考虑了损耗因素) 来表示。但在大量的实际应用中,尤其是一些工程设计中我们仍然将电介质的介电常数当作一个常数来考虑。

  实际应用中,最理想的电介质是真空,但是真空的介电常数有些偏小,而且仅适合于开放的电磁场应用。面对选择高频印刷电路板基板材料、电容器填充材料、微带电路基板材料、天线基板材料等应用,通常希望有更大的介电常数,由此带来的好处是可以利用介质中波长的缩短来减小设备的尺寸。从材料的其他特质来说, 一般均要求材料的杂质尽可能小( 可有效减小介质的损耗特性) , 材料的特性尽可能均匀一致等。

介电常数与频率的关系

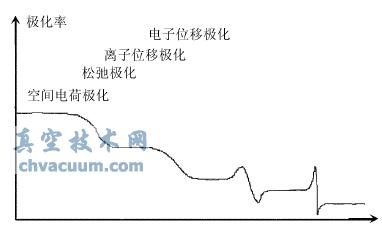

图3 介电常数与频率的关系

  图3 给出了电介质介电常数随频率而变化的宏观特点,在实际应用中具有一定的参考意义。需要特别指出的是,在实际应用中,通常所涉及到的工作频率范围仅是图3中频率轴的非常窄小的一部分。

  从介电常数的测量来说,也与频率有着较为密切的关系,一方面是每一种测量方面均存在着测量误差,另一方面是每种测量方法也存在着适应的工作频率的范围。直流状态测量的介电常数一般要较高频时的介电常数略微偏大一点。
