GB/T 16709—1996 真空技术 管路配件 装配尺寸

Vacuum technology-Pipeline fittings-Mounting dimension

        GB/T 16709—1996 真空技术 管路配件 装配尺寸标准是等同采用国际标准ISO 9803:1993《真空技术— 管路配件— 装配尺寸》制定的。

        国际标准ISO 9803中引用标准是:ISO 1609:1986((真空技术— 法兰尺寸》和ISO 2861-1:1974《真空技术— 快卸连接器— 尺寸第一部分:夹紧型》。本标准引用标准为与之相对应的国家标准GB/T 6070-1995《真空法兰》和GB 4982-85《夹紧型真空快卸法兰》。

一、范围

        GB/T 16709—1996 真空技术 管路配件 装配尺寸标准规定了公称通径R5系列从10~250真空管路配件(弯管、T形管、十字管)的装配尺寸。

二、引用标准

        下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。

        GB/T 6070-1995 真空法兰

        GB 4982-85 夹紧型真空快卸法兰

三、尺寸

        真空管路配件的装配尺寸应按表1规定,并见图1~图3e

        法兰尺寸应按GB/T 6070和GB 4982的规定。

        GB/T 607。规定的法兰螺栓孔位置应按图4所示,a角是螺栓孔数的函数。

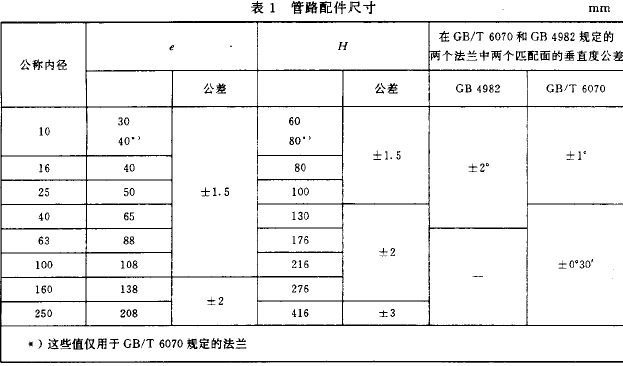

表1 管路配件尺寸

表1 管路配件尺寸
