JB/T 8105.1—1999 橡胶密封真空规管接头

Rubber seal connections of vacuum gauges

1、范围

JB/T 8105.1—1999 橡胶密封真空规管接头标准规定了橡胶密封真空规管接头的型式与结构尺寸及技术要求。

JB/T 8105.1—1999 橡胶密封真空规管接头标准适用于真空系统真空测量用橡胶密封的测量规管接头。

2、引用标准

下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T 4982—1985 夹紧型真空快卸法兰

GB/T 4983—1985 拧紧型真空快卸法兰

GB/T 6070—1995 真空法兰

3、型式与结构尺寸及技术要求

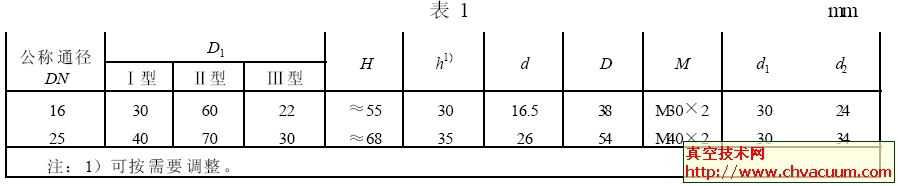

3.1、橡胶密封真空规管接头型式分Ⅰ型、Ⅱ型、Ⅲ型,其结构型式及主要结构尺寸见图1~图3 及表1规定。

橡胶密封真空规管接头结构型式及主要结构尺寸

3.2、Ⅰ型接头为快速连接型,其快速连接法兰应符合GB/T 4982、GB/T 4983 的规定。

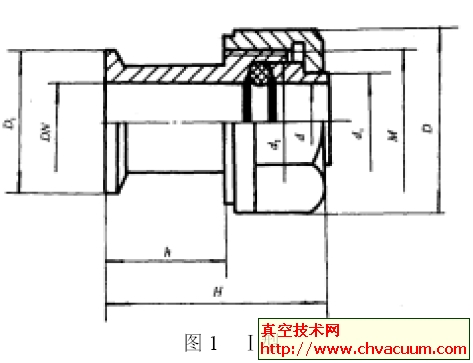

橡胶密封真空规管快速连接型接头



3.3、Ⅱ型接头为法兰连接型,其法兰应符合GB/T 6070 的规定。

橡胶密封真空规管法兰型接头



3.4、Ⅲ型法兰为焊接型,其焊接方式与接管长度可根据设备结构需要由选用者确定。

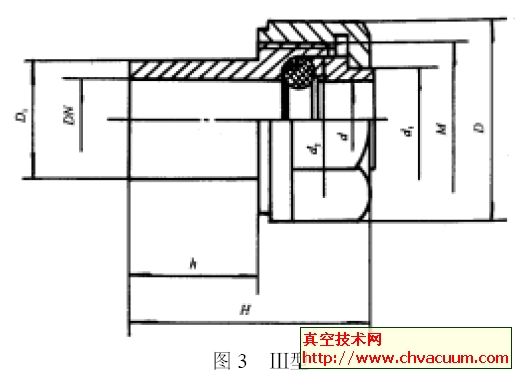

橡胶密封真空规管焊接法兰型接头



3.5、标记示例

公称通径为16 mm 的快速连接型规管接头,其标记为:

规管接头 16–Ⅰ JB/T 8105.1—1999

3.6、装配后接头漏气率不大于7×10-7 Pa·L/s。

3.7 规管接头用橡胶密封圈的要求见附录A(标准的附录)。
