AutoCAD2013中文版缩放视图的使用方法详解

来源:真空技术网(www.chvacuum.com)CAD绘图教程 作者:CAD绘图教程

  AutoCAD2013中文版“缩放视图”:

  在AutoCAD2013中,用户通过缩放视图功能可以更快速、更准确、更细致的绘制图形。该功能可以帮助用户观察图形的大小,也可以观察局部图形,还可以放大和缩小图形,而且原图形的尺寸不会发生改变。

一、通过以下四种方法调用缩放视图工具:

  1.在绘图AutoCAD2013中文版绘图窗口中滚动鼠标中键,向上滚动为放大视图,向下滚动为缩小视图。

  2.单击AutoCAD2013中文版绘图窗口右侧的“范围缩放”上的倒三角 AutoCAD2013中文版缩放视图,从弹出的下拉列表中选择相应的缩放方式。
AutoCAD2013中文版缩放视图

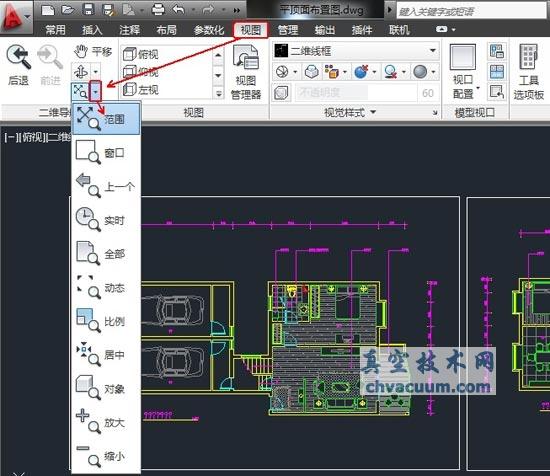

  3.在AutoCAD2013中文版顶部菜单栏选择切换至“视图”,从打开的工具栏中选择“范围”中的倒三角AutoCAD2013中文版缩放视图,从弹出的下拉列表中选择相应的缩放方式。

AutoCAD2013中文版缩放视图

  4.在命令行中输入ZOOM命令并按空格键。

AutoCAD2013中文版缩放视图

二、AutoCAD2013中文版缩放视图使用详解教程:

  1.“范围缩放” AutoCAD2013中文版缩放视图

  用于使已绘出的图形充满AutoCAD2013绘图窗口,此时与所绘图形的图形界限无关。

  2.“窗口缩放” AutoCAD2013中文版缩放视图

  用于将所指定矩形窗口区域的图形放大,使其充满显示窗口。

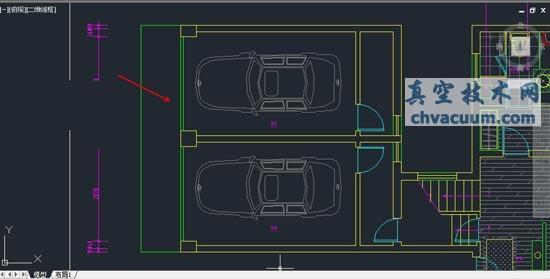

  如把下图中车库部分方法,选择“窗口缩放”工具,在AutoCAD2013绘图窗口中需要放大的区域的一角单击鼠标左键,然后松开鼠标左键拖动出矩形。

AutoCAD2013中文版缩放视图

  拖动矩形到合适大小,再次单击鼠标左键,矩形区域内的图像将被放大充满整个显示AutoCAD2013窗口。

AutoCAD2013中文版缩放视图
  3.“缩放上一个” AutoCAD2013中文版缩放视图

  用于恢复上一次显示的视图。通过此菜单可以多次恢复前面显示过的AutoCAD2013视图。

  4.“实时缩放” AutoCAD2013中文版缩放视图

  用于图形的实时缩放。

  在AutoCAD2013绘图窗口中按住鼠标左键,向上移动鼠标可以放大图形;向下移动鼠标则缩小图形。

  5.“全部缩放” AutoCAD2013中文版缩放视图

  单击该按钮后,如果各图形对象均没有超出设置的图形界限,AutoCAD2013则按此图形界限显示,即在绘图窗口中显示位于图形界限中的内容;如果有图形对象绘制到图纸边界之外,显示范围则会扩大,以便将超出边界的部分也显示在屏幕上。

  6.“动态缩放” AutoCAD2013中文版缩放视图

  用于实现动态缩放。

  单击该按钮后,AutoCAD2013切换到动态缩放时的特殊屏幕模式,要求用户确定显示区域。确定后,在绘图窗口显示对应区域的图形,确定区域后按空格键,实现对应的缩放。

  7.“缩放比例” AutoCAD2013中文版缩放视图

  用于按指定的比例实现缩放。

  单击该按钮后,在命令行输入要缩放的比例后按空格键即可实现比例缩放。如输入2X

AutoCAD2013中文版缩放视图

  如果在“输入比例因子(nX或nXP):”提示后输入的比例值是具体的数值,图形将按该比例值实现绝对缩放,即相对于实际尺寸缩放。如果在比例值后加有后缀X,图形实现相对缩放,即相对于当前所显示图形的大小进行缩放。如果在比例值后加XP,图形相对于图纸空间缩放。例如,如果当前图形按4:1的比例显示,即显示的图形是实际大小的4倍,那么执行ZOOM命令后,如果用2X响应,图形会在放大2倍;但如果用2响应,显示的图形不但没有变大,反而会缩小,使显示图形的大小是实际大小的2倍。

  8.“中心缩放” AutoCAD2013中文版缩放视图

  用于重设图形的显示中心位置和缩放倍数。

  AutoCAD2013执行该命令提示:

AutoCAD2013中文版缩放视图

  执行结果:AutoCAD2013将图形中新指定的中心位置显示在绘图窗口的中心位置,并对图形进行对应的放大或缩小:如果在“输入比例或高度:”提示下给出的是缩放比例(在输入的数字后跟有X),AutoCAD2013按该比例缩放;如果在“输入比例或高度:”提示下输入的是高度值(输入的数字后没有后缀X),AutoCAD2013会缩放图形,使得在绘图窗口中所显示图形的高度为输入值(即绘图窗口的高度为输入值)。很显然,输入的高度值较小时会放大图形,反之缩小图形。

  9.“缩放对象” AutoCAD2013中文版缩放视图

  用于缩放图形,以尽可能大的显示―个或多个选定的对象,并使其显示在AutoCAD2013绘图窗口内。

  10.“放大” AutoCAD2013中文版缩放视图

  用于使AutoCAD2013图形相对于当前图形放大―倍;每单击一次放大按钮,图形放大一倍。

  11.“缩小” AutoCAD2013中文版缩放视图

  用于使AutoCAD2013图形相对于当前图形缩小―倍;每单击一次缩小按钮,图形缩小一倍。
