AutoCAD自定义快捷键高效绘图

来源:真空技术网(www.chvacuum.com)重庆派斯克刀具制造股份有限公司 作者:胥正皆

  分析了AutoCAD 用户使用自定义快捷键能提高绘图效率的原因,阐述了自定义快捷键的方法和步骤,并给出二维绘图时自定义的快捷键实例,对使用AutoCAD 软件绘图有一定参考意义。

  AutoCAD 在二维绘图方面的功能相当完善,使用AutoCAD 进行二维绘图的人越来越多,但是很多人对AutoCAD 只是达到“能用”的程度,绘图效率较低。如何才能高效绘图,运用AutoCAD 的命令自定义快捷键是一种有效的方法。本文阐述如何自定义快捷键,并给出笔者自定义的快捷键供大家参考。

1、高效的自定义快捷键

  AutoCAD 调用命令的方法主要有三种: 命令行输入法、菜单法和工具栏法。由于AutoCAD 是一个操作性较强的软件,相对而言,调用命令以菜单法、工具栏法易于掌握,因此,使用这两种方法的人较多,但是绘图效率会受到较大的影响。下面对使用上述三种调用命令方法的效率进行分析。

  1) 菜单法。此法需要经过多步才能调用一个命令。先将鼠标指针从绘图区域移到菜单栏,并准确指到菜单栏上所需选项,单击左键,从弹出的下拉菜单中找到需要的命令,如遇级联菜单,需继续往下找,鼠标指针指到所需命令,单击左键打开命令,再将鼠标指针移回到绘图区域需绘图处。这一操作过程往往需要几秒到十几秒,具体时间因用户调用的命令和用户对命令的熟悉程度而异。

  2) 工具栏法。该法是通过单击工具按钮调用命令的又一种方法。一般像绘制、标注、修改、标准及其他一些常用的、必要的命令在工具栏里都能打开。工具栏里有几十甚至一百多个工具按钮。用工具栏法调用命令时,先将鼠标指针从绘图区域指向工具栏,在众多的工具按钮中找到所需要的,将鼠标指针准确移到所需工具按钮,单击鼠标左键打开命令,再将鼠标指针移回到绘图区域需绘图处。这一操作过程往往需要几秒。

  3) 命令行输入法。在命令行中输入需调用命令的全名或其默认快捷键后单击空格键,可以调用一个命令。以该种方法调用AutoCAD 命令比菜单法、工具栏法要快一些,主要取决于对命令全名或其默认快捷键的熟练程度。在命令行中输入命令时,由于有些常用命令全名较长,如DIMALIGNED( 对齐线性标注) 、MATCHPROP( 对象特性匹配) ,在输入时击键的次数较多,势必影响绘图速度。AutoCAD 提供了命令快捷键,即用一个或几个简单字母去代替常用命令的全名,不用记忆和输入长长的英语单词命令。例如,在命令行中输入C 就等同输入了CIRCLE 命令,左手按键盘中的C 键后再按空格键,就启动了命令; 整个操作时间在0. 1 ~ 0. 3s 内可完成。

  AutoCAD 命令自定义快捷键,此法也属于命令行输入法。用户绘图时采用左手键盘、右手鼠标的方式,双手协调配合是比较合理的。AutoCAD 提供的命令或默认快捷键命令很多,有数百个,从键盘输入时,键盘左手区、右手区都可能涉及到,并且记忆不便,这样操作上就费时间。好在AutoCAD 常用的命令只有40 来个,在AutoCAD 文件夹下有一个acad. pgp 文件,可以在该文件中对常用命令进行修改以便自定义快捷键。用户应该将最常用的命令定义在键盘左手区中最方便的位置,且字母要尽量少,以便调出时间最短。自定义快捷键完成后,每调出一个命令平均耗费时间约为0. 1 ~ 0. 3s。这样用户直接在命令行中输入自定义的快捷键来启用所需命令,无需通过下拉菜单或从工具栏中调用,减少了鼠标动作频率,大大缩短了命令调用时间。

2、如何在acad. pgp 文件中自定义快捷键

  在AutoCAD 的acad. pgp 文件中集中了AutoCAD命令默认快捷键,而这些默认快捷键并非都是用户所需要的,所以,AutoCAD 软件允许用户在此更改默认的快捷键。下面叙述在AutoCAD 中自定义快捷键的方法和步骤。

  步骤1: 打开AutoCAD 程序。

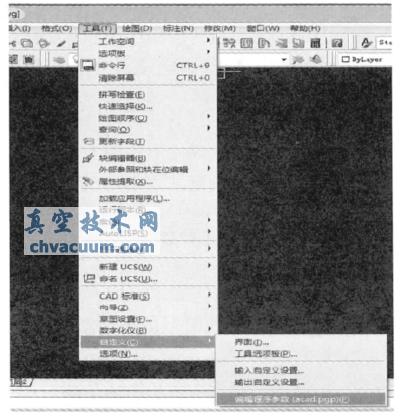

  步骤2: 在菜单栏上单击“工具———自定义———编辑程序参数( acad. pgp) ”,调用“编辑程序参数( acad.pgp) ”界面,如图1 所示。

AutoCAD自定义快捷键高效绘图

图1 调用“编辑程序参数( acad. pgp) ”界面

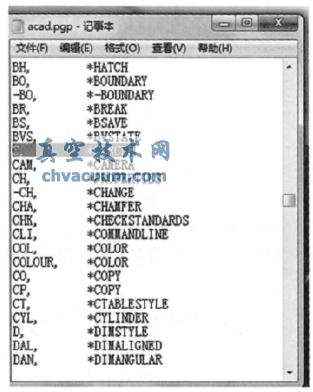

  步骤3: 单击“编辑程序参数”,弹出“acad. pgp_记事本”文件,下拉右侧垂直滚动条,将出现图2 所示的acad. pgp 文件默认快捷键界面,这是AutoCAD 命令默认快捷键的内容。

AutoCAD自定义快捷键高效绘图

图2 acad. pgp 文件默认快捷键界面

  步骤4: 用户在自定义快捷键时,先把AutoCAD 原有acad. pgp 文件另存,保存类型选“所有文件”。笔者在原文件夹下将其另存为“acad( 原) . pgp”文件,其目的是便于需要时还原。

  步骤5: 自定义快捷键。重新打开“acad. pgp_记事本”文件( 见图2) ,用户会看到形如“A,* B”的格式,即“字母+ 逗号+ 空格+ 星号+ 单词”,此种格式为快捷键的定义语法,逗号前字母A 为命令快捷键,即命令别名,* 号后B 为命令单词全名。如: 图2 中有一行“C,* CIRCLE”,逗号前C 就是命令CIRCLER的快捷键。如果用户要自定义快捷键,只需更改逗号前的字母即可,其余不变; 例如用户将“C,* CIRCLE”改为“A,* CIRCLE”,则命令CIRCLE 的快捷键就自定义为A 了。按此方式将需要自定义的快捷键在“acad. pgp_记事本”文件中全部改完。确认所需命令全部改好后进行保存,保存位置依然在“acad( 原) . pgp”文件所在的文件夹下,然后关闭AutoCAD程序,再重新启动。此时,用户自定义的快捷键便可使用了。使用时,如CIRCLE 命令自定义快捷键为A,则左手按A 键后再按空格键,就启动了CIRCLE 命令。

  注意: 此记事本中命令的快捷键是唯一的,不能发生冲突; 可以通过记事本菜单“编辑”下的“查找”来检查冲突情况。

3、AutoCAD 常用命令自定义快捷键实例

  当用户左手进行键盘操作时,从小拇指到食指对应放在键盘的“A、S、D、F”键上,拇指轻放在空格键上; 敲击空格键多数时间可以代替敲击回车键。当用户左手确定按上述方式放置手指后,再来思考如何具体自定义快捷键。AutoCAD 默认的快捷键比较多,用户没有必要都进行自定义,即使都自定义了,绘图效率也未必高。就笔者从事的机械行业而言,在绘制工程图时,只定义了37 个AutoCAD 常用命令就基本够用了。自定义快捷键必须遵循两条原则: 1) 越常用的命令要定制在越方便敲击的键位,且字母要越少; 2)利于自己记忆。

  笔者按上述原则对AutoCAD 常用命令进行了自

  定义快捷键,已用于工作中,并推荐给很多工程师,使用后反应效果较好。下面列出笔者自定义的快捷键,并简要说明,供大家参考。

  F,直线( LINE) ,助记: 字母F 由直线组成,让人联想到“直线”。

  SF,样条曲线( SPLINE) ,助记: 首字母S,弯曲状,形如样条,F 表直线; SF 意为弯曲了直线,“样条曲线”。

  FF,倒角( CHAMFER) ,助记: F 表直线,FF 即相交直线间再增加一条直线,也即“倒角”。

  FR,圆角( FILLET) ,助记: F 表直线,R 让人联想到圆弧; FR 即相交直线间相切一圆弧,也即圆角。

  FA,快速引线( QLEADER) 。

  E,删除( ERASE) ,默认快捷键。

  EE,偏移( OFFSET) ,助记: EE 由水平平行线和垂直平行线构成,让人联想到“偏移”。

  ED,文字修改( DDEDIT) 。

  S,延伸( EXTEND) ,助记: S 为伸字拼音首字母;伸即伸长、“延伸”。

  SS,拉伸( STRETCH) ,助记: S 为伸字拼音首字母,连写成“SS”,如同将S 进行动态“拉伸”。

  SC,比例( SCALE) ,默认快捷键。

  G,剪切( TRIM) 。

  A,圆( CIRCLE) 。

  AR,阵列( ARRAY) 。默认快捷键。

  Q,圆弧( ARC) 。

  T,多行文本( MTEXT) 。默认快捷键。

  TT,镜像( MIRROR) ,助记: 一个字母T 和两个连写的“TT”,都让人联想到“镜像”。

  TS,线性比例( LTSCALE) ,助记: 将默认快捷键

  LTS 去掉一个L。

  RE,重生( REGEN) 。默认快捷键。

  Z,缩收( ZOOM) 。默认快捷键。

  ZZ,旋转( ROTATE) 。

  W,特性匹配( MATCHPROP) 。

  WW,图案填充( HATCH) ,助记: W 连写两个成

  “WW”,看上去让人容易联想到剖面线、“图案填充”。

  V,移动( MOVE) 。

  VV,插入( INSERT) ,助记: 字母V,上大下小,尖锐状,VV 便于“插入”。

  DDD,标注样式( DIMSTYLE) ,助记: 有关标注方面的命令,在AUTOCAD 中多以D 开头,为便于记忆,笔者自定义快捷键以D 开头的都有标注含义。

  D,线性标注( DIMLINEAR) ,助记: 字母D 最易让人联想到标注,“线性标注”是用得最多的标注。

  DD,直径标注( DIMDIAMETER) ,助记: 首字母D 表示标注,第二个字母D 表示直径; DD 即表示标注直径。

  DR,半径标注( DIMRADIUS) ,助记: 首字母D 表示标注,第二个字母R 表示半径; DR 即表示标注半径。

  DA,对齐线性标注( DIMALIGNED) ,助记: 首字母

  D 表示标注,第二个字母A 有两条斜线; DA 即标注倾斜线的尺寸。

  DX,角度标注( DIMANGULAR) ,助记: 首字母D表示标注,第二个字母X 形如相交直线; DX 即标注相交直线间的尺寸,也即标注角度。

  DC,圆心标记标注( DIMCENTER) ,助记: 首字母

  D 表示标注,第二字母C 表示中心、圆心; DC 即标注圆心标记。

  DE,编辑标注文字( DIMTEDIT) 。助记: 首字母D表示与标注相关。

  BB,打断( BREAK) 。

  C,复制( COPY) ,助记: 取COPY 首字母C。

  X,分解( EXPLODE) 。默认快捷键。

  XW,公差( TOLERANCE) ,助记: 此处公差实际是指形位公差,X、W 分别为形与位字拼音首字母。

  以上所列出的自定义快捷键应该说很好地遵循了自定义快捷键的第一条原则。AutoCAD 用户都会感觉到有些命令会被频繁使用,使用情况大约是: 用得最多的是直线,其次是线性标注,其余大致是绘圆、延伸、剪切、复制和偏移等。笔者对命令频率用得较高的自定义快捷键安排在最易操作的键上,且用一个字母表示,比如,“直线”定义为F 键,“线性标注”定义为D 键,“延伸”定义为S 键。对命令频率用得相对较低的自定义快捷键用两个字母表示,其中第一个字母尽量安排在最易敲击的A、S、D、F 键上,如“半径标注”定义为DR; 或者尽量安排成两个相同的字母,如“镜像”定义为TT。

4、结语

  用户在运用命令自定义快捷键进行绘图时,由于左、右手分工合理,大大减少了命令调用时间,使设计更加流畅,绘图效率显著提高。
