自制加长杆蝶阀在龙门煤矿的应用

来源:真空技术网(www.chvacuum.com)洛阳龙门煤业有限公司龙门煤矿机电科 作者:李明

  将同型号的普通蝶阀改装成加长杆蝶阀应用到实际当中,不但解决了配件问题,而且还节约了资金,为煤矿生产提供了 更有力的帮助。

1、概述

  由于龙门煤矿排出的污水含杂质多,污水处理站的沉淀池在处理的过程会沉淀大量的杂质,如果不及时排出会造成将聚丙烯倒六角斜管(主要是沉淀和除砂作用)压坏,损失非常严重,所以在沉淀池的下方会有几个排污阀进行排淤泥,以便减轻聚丙烯倒六角斜管的压力,由于阀门安装在下方,人员操作不方便,故采用了加长杆蝶阀(型号为D371x-10的对夹式蝶阀,杆长3米)作为排污阀,但是我矿井下排出的污水含煤多,经过处理后形成大量的煤泥,由于不及时的进行排污,造成损坏了排污阀,以至于不能进行正常的排污,造成聚丙烯倒六角斜管容易被压坏。加长杆蝶阀价格高,配件不能及时到位,为了及时地解决这一问题,经过研究和试验利用同型号的普通蝶阀改装成加长杆蝶阀。

2、蝶阀改装过程

  将同型号的普通蝶阀从轴套底端与碟板连接处锯断,然后用长约3米的2寸钢管下端与碟版焊接,上端与轴头底端焊接即可。在焊接的过程中需要考虑碟板的密封度,焊接钢管后,如果轴套底端与碟板不在原来的一条线上,会出现打开关不严或打不开现象,所以调整它们之间的位置非常重要。

蝶阀结构图

图一 蝶阀结构图

普通蝶阀实物图

图二 普通蝶阀实物图

3、改装后的效果

  因为一个加长杆蝶阀的价格是普通蝶阀价格的3—5倍,通过对普通蝶阀改装成加长杆蝶阀,不但解决了配件缺少的问题,避免压坏聚丙烯倒六角斜管造成更大的损失,而且还为我矿节约了资金,真正对生产经营起到了积极地促进作用。

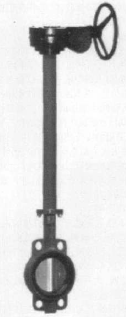

加长杆蝶阀实物图

图三 加长杆蝶阀实物图
