蝶阀的安装方法及注意事项

2020-04-19 真空技术网整理 阀门手册

1、方向

  蝶阀从理论上说可以任意方向进行安装,推荐阀轴水平放置的安装方式,这样两端轴承不会在底部(下面),以免介质中的泥沙进入轴承。

2、进水管配置

  蝶阀的进水侧存在弯管、丁字管造成流体弯曲和分布不均匀流入阀门时,在管内将发生偏流,因此必须将所产生的偏流均匀配置在蝶板的两侧,以免产生蝶板两侧不均匀受力,并可能产生附加力矩,见图1。

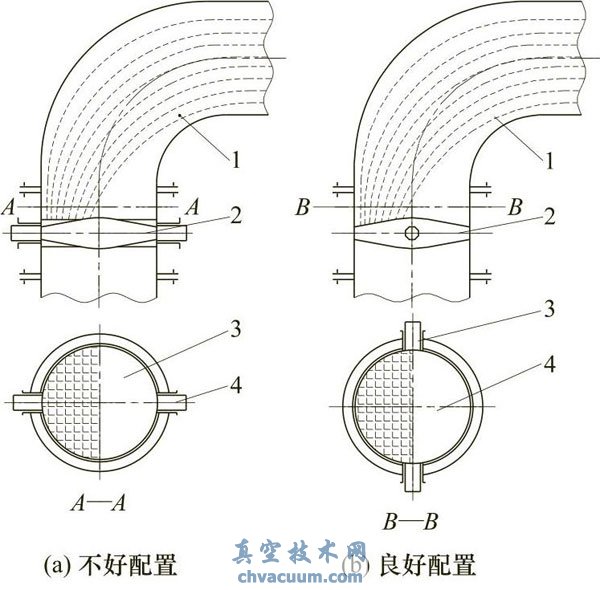

蝶阀进水管配置

图1 蝶阀进水管配置

1—弯管;2—蝶阀;3—蝶板;4—阀杆

3、出水管配置

  如果在管线上,阀门上为了不承受施加轴方向来的力和弯曲力矩,最好在阀门的出口侧设置伸缩接头。阀门开闭时的阀门水压力不应该由地脚承受,而是通过阀门的法兰,由管路承受为好。

4、安装尺寸

  蝶阀一般结构长度都比较短,它的蝶板将伸到相邻的管道或其他部件内,因此要注意不能与其他零件碰撞和干涉。再则要防止相配管道内径的误差大于c而与蝶板相碰,见图2。

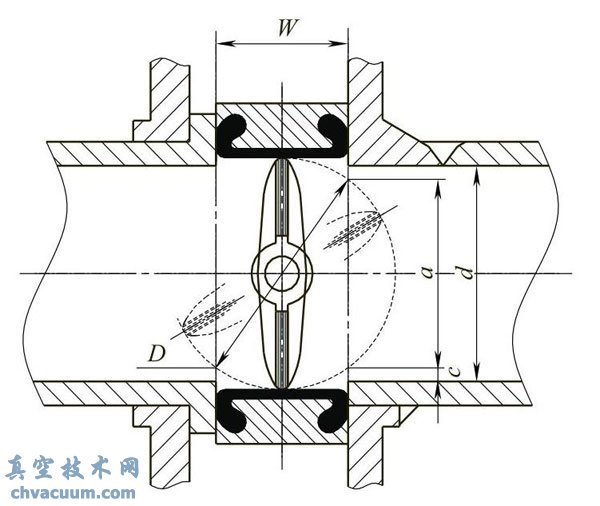

同心式蝶阀的尺寸位置

图2 同心式蝶阀的尺寸位置(A类)

a—蝶板弦长;c—公称径向间隙;d—管道内径; D—蝶板最大直径;W—最小安装结构长度

5、注意事项

  蝶阀作为调节用不外乎调节流量和压力。阀的调节都是通过压力的损失来实现。

  关于蝶阀的流量与转角的关系曲线像一个积分符号,属于抛物线型。在蝶板开度大于60°的特定情况下增大转角时,流量的变化较小。同样,蝶板转角小于15°时也有类似情况。

  为了取得好的调节效果应该注意如下几点:

  a、调节阀的损失至少占系统的1/3。

  b、为了取得好的调节效果往往使阀门的口径比相配管子通径小。

  c、根据经验,通径的确定应使阀门流速达到5m/s。
