固定球球阀的结构

2020-04-15 admin 未知

一、球体

  介绍了密封座的各种结构形式没计之后,冉来观察同定球球阀的球体结构。同定球球阀的最重要特征是球体存开关过程中不偏离球体的回转巾心,球体I:支轴的设计有三种结构形式:

  ①如图1所示,球体上部有一个轴柄,下部是一个轴孔,供一个固定轴插入,球体的结构是一个轴,一个孔的结构。

  ②如图1(a)和(b)所示,球体上是两个上下的轴孔,分别由上轴和下轴插入,图(a)所示的结构适用于小口径,在球体上轴孔的插入深度短,只能承受较小的介质力,图(b)所示的结构,适用于大口径,可承受较大的介质力,而且支承轴颈和驱动轴分离。驱动轴只承受转矩的作用。

  ③如图1(c)所示,球体上是两个外伸的轴,垂直上下两块支撑板,介质力通过轴颈和支撑板传递到阀体上,同样,驱动轴只承受单一的转矩作用,分离了介质力和操作力矩。

同定球球阀结构

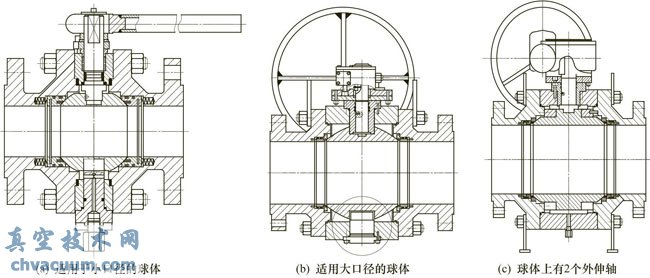

图1 同定球球阀结构

二、阀体

  由于阀体是一个锻造的筒体,没有通常的阀颈,阀颈被一个填料箱替代,填料箱体通过螺栓固定在阀体的平台上,轴封则是采用O形橡胶圈,外部与执行器的连接支板,也是通过填料箱体上的通孔,固定在阀体上,可知,这种圆筒状结构阀体,在轴颈部分,阀体的强度被大大地削弱了。

  至于阀体的结构,与浮动球球阀一样,有侧装式和上装式两种。

  侧装式可以分为两段式,一个主阀体和一个副阀体结构,也可以是三段式,一个主阀体和两个副阀体结构。

  上装式阀体是一个整体结构,上部阀盖用螺栓与阀体组成一个完整的压力边界,球体是一个带有上下支轴的球,下支承轴承嵌入阀体内,上支承轴承置于阀盖内,上轴端加工一凹槽与轴头部的凸缘相连接,用来传递转矩,介质力作用在轴承上,驱动轴只传递转矩,并设计成防吹出的结构,阀座的设计存在装配或拆卸的困难,就是球体装入阀腔时阀座要向两侧移动,这样就设计一个可以滑动的背阀座,事先阀座缩入左右通道内,待球体装入后,通过背阀上的凸缘,将阀座推向球体中心,然后用一个卡环,卡入背阀座的凹槽内,拆卸时,则先取出卡环,然后将阀座推入阀腔的左、右通道内,球体即可从上部取出。因此,上装式结构球存在可在线维修的优点。
