DL-3型热偶规的结构原理

来源:真空技术网(www.chvacuum.com)真空技术网整理 作者:真空技术网

  DL-3型热偶规的结构如图4-8所示。规管热丝的工作温度为100℃ ~200℃,对热丝材料的要求是在工作温度和较高压力下具有足够的物理和化学稳定性以及较小的电阻温度系数。常用的材料有0.05~0.1mm的铂丝、钨丝和镍丝,其中铂丝最好。采用铂丝能保证在工作温度下,长期在低真空中应用而性能稳定不变。

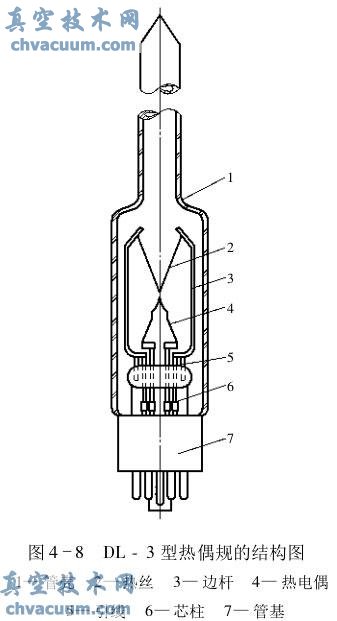

DL-3型热偶规的结构图

图4-8 DL-3型热偶规的结构图

  对热电偶的要求是在工作温度范围内有足够的灵敏度和物理、化学稳定性,零散小并能大量生产等。常用的材料有康铜(镍45%,铜55%)—镍铬合金(镍85%,铬15%);铂铑—铂;铜—康铜;镍铬合金-铝镍合金等。

  由于热偶与热丝间的短过渡金属丝的长度不易严格控制,以及热丝直径或长度不一致等原因,热偶式规管的零散性很大,所以真空技术网(http://www.chvacuum.com/)认为原则上每支规管都要校准。通常在1×10-2 Pa的压力下调节到满度(约10mV),以确定规管的加热电流,从而在全量程使用同一校准曲线。

  因此,在设计热偶真空计电源时,必须保证能有较大的加热电流调节范围,一般为90~150mA。
