耐磨渣浆阀的设计

2013-08-09 程自华 湖北高中压阀门有限责任公司

1、概述

  在矿山的磁选、微选、尾矿等液固、气固两相介质输送系统及钢厂、电厂的除灰系统中,介质一般为渣浆或灰粉,不仅其形状为多棱形,而且还具有一定的粘性,有的甚至还有一定的腐蚀性。由于介质中的渣浆或灰粉颗粒,对所用阀门的阀座和闸板密封面有较大的磨损与擦伤。因此要求该系统中阀门的闸板、阀座密封面和主要零件必须具有较高的耐磨、耐擦伤性。针对特殊工况,开发了一种新型耐磨渣浆阀。该系列阀门主要适用介质为矿浆、干灰、料水混合物、泥浆和水泥混合物等,公称压力≤6.4MPa,使用温度≤300℃。

耐磨渣浆阀的设计

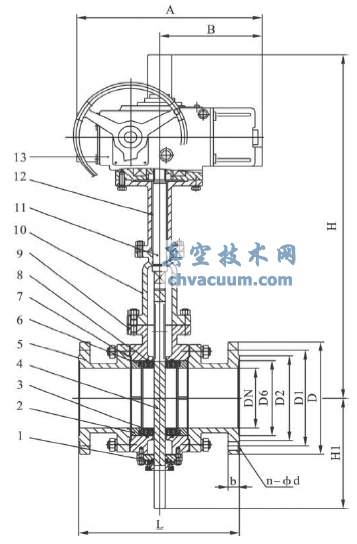

1.填料 2.压圈 3.阀座 4.闸板 5.副阀体 6.碟簧 7.垫片 8.O形圈 9.主阀体 10.阀盖 11.阀杆 12.支架 13.传动装置

图1 耐磨渣浆阀

2、结构特点

  耐磨渣浆阀采用敞开式插板结构,全通径设计,阀门开启后与管道形成一完整的直线通道,灰渣无残留、附着或堆积。阀门启闭灵活,不堵塞,不积渣,流程畅通。

  闸板带导流孔,无论是全开或是全关始终与密封面吻合,避免了介质对密封面的冲蚀、磨损和擦伤,保护了阀门密封面,提高了阀门的使用寿命。闸板基材表面喷焊钴基硬质合金,硬度>55HRC,耐腐蚀,耐冲刷,耐磨损,耐擦伤。阀座基体上包覆特种耐磨类高分子材料,只需较小的密封比压即可实现完全密封。超宽密封面(常规阀门密封面宽度的3~5倍)与软/硬密封面材料的有机结合(图2),保证了阀门密封的可靠性及超长的使用寿命。

耐磨渣浆阀的设计

图2 阀座及阀门密封结构

  阀门关闭后,介质不会进入中腔(双截断)。阀门在全开或全关时,均可对中腔进行排放(双排放)。碟簧预压及自动补偿,形成双面强制密封,不会造成阀门中腔积灰和堵塞,使阀门启闭不发生卡阻。同时,由于密封面的紧密贴合,阀门具有自清洁功能,即阀座圈能刮擦闸板两侧,阻止闸板结垢。

  由于热膨胀或其他原因,导致阀体中腔异常升压(压力大于管道压力)时,在中腔压力作用下,进口阀座推向凹槽,阀体中腔压力将由阀座与闸板之间泄放到管道中(图3)。

耐磨渣浆阀的设计

图3 阀门中腔泄压结构

  阀体为三段式结构,安装和维护方便,能快捷地更换易损件,从而延长阀门的使用周期。

3、主要零件材料

  耐磨渣浆阀主要零件材料见表1。

4、计算和验算

  壳体壁厚与阀杆直径按GB/T12234或API600选取。

4.1、闸板

  闸板采用带导流孔式(图4)。闸板A-A截面拉应力σL、截面压应力σY、截面弯曲压应力σW为

耐磨渣浆阀的设计

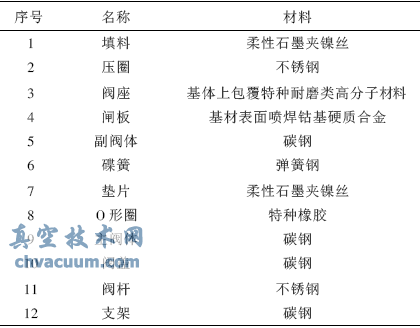

表1 主要零件材料

耐磨渣浆阀的设计
耐磨渣浆阀的设计

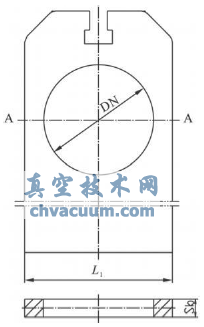

图4 闸板

  式中

  σL--闸板A-A截面拉应力,MPa

  σY--闸板A-A截面压应力,MPa

  σW--闸板A-A截面弯曲应力,MPa

  QFZ'--关闭时阀杆轴向总力,N

  QFZ'--开启时阀杆轴向总力,N

  Sb--闸板厚度,mm

  L1--闸板宽度,mm

  DN--公称通径,mm

  QMJ--密封面处介质作用力,N

  QMT--弹簧预紧力,N

  当σL≤[σL],σY≤[σY],σW≤[σW]时,闸板强度合格。

4.2、阀座密封面宽度

  阀座密封面包覆特种耐磨类高分子材料,其硬度约为95A。设计时视同中等硬度橡胶。阀座密封面许用比压[q]=5.0MPa。阀座密封面必须比压qMF和计算比压q为

  在实际计算中,阀座密封面宽度bM的确定要通过多次设定计算才能得到一个较为合理的数据。新型耐磨渣浆阀为软硬组合实现密封,由于特种耐磨类高分子材料为软性材料,只需很小的密封比压即能实现密封。此类阀座密封面计算比压q值确定为1~1.5MPa较为合适。

  密封面比压满足条件为

耐磨渣浆阀的设计

  将确定的q值和查得的[q]值代入式(4),即得到阀座密封面宽度bM。

耐磨渣浆阀的设计

  式中

  bM--阀座密封面宽度,mm

  P--设计压力,MPa

5、结语

  新型耐磨渣浆阀采用特种耐磨类高分子材料,以软硬密封材料搭配,辅以超宽密封面设计,较好的满足了矿浆、干灰和料水混合物工况条件对阀门的苛刻要求。阀门密封性能可靠,耐磨、耐擦伤性能好,使用寿命长。较传统排渣阀、刀闸阀使用寿命提高5~10倍。
