真空垃圾收集系统在草海北片区的规划研究

来源:真空技术网(www.chvacuum.com)中铁第四勘察设计院集团有限公司 作者:刘锋

  对草海北片区真空垃圾收集系统的中央收集站、收集管网及附属设施等进行了相关规划研究,研究结果表明,草海北片区引入真空垃圾收集系统符合草海片区定位,技术上是可行的。

  草海位于滇池北部,昆明主城区西南部,是环滇池发展的重要组成部分,昆明市计划高品质开发建设草海北片区,以作为昆明市争创联合国“人居奖”样板项目。真空垃圾收集系统在国外应用十分广泛且技术已经相对成熟。随着经济的快速发展和对生活环境要求的不断提高,该系统已经在国内大都市如北京、上海、天津、广州和深圳等城市得到了应用,本文对在草海北片区引入真空垃圾收集系统的可行性做了相关规划研究。

1、真空垃圾收集系统简介

  真空垃圾收集系统指通过预先铺好的管道系统,利用负压技术,将生活垃圾送到中央垃圾收集站,再经过压缩运送至垃圾处置场的过程,由垃圾投放系统、管道系统和中央收集站组成。与传统人工垃圾收集方式相比,该系统将垃圾收集的过程由地面移到地下,由暴露改为封闭,由人工转为自动,可彻底免除恶臭异味、蚊虫鼠害等滋扰,基本杜绝二次污染,减少了地面垃圾车穿梭于街道收集垃圾的次数,改善环卫工人的工作环境,提高了社区环境及居民生活品质。但系统一次性投资要远高于传统垃圾收集方式,核心技术被国外垄断;对垃圾成份的要求具有一定的选择性;维护和管理要求高;根据国内外的运行经验,中央收集站的经济服务半径仅为1.5 km~2.0 km,限制了单套垃圾收集系统的服务范围。

2、草海北片区真空垃圾收集系统规划研究

  2.1、垃圾产量预测

  由草海北片区规划用地性质可知,片区主要规划为居住用地、商业金融用地及公共绿地,整个片区建成后的垃圾主要为来源于居民区的生活垃圾,由于片区燃气的普及,片区生活垃圾的主要成分应是厨余垃圾(含量达50%以上),并且纸张和塑料也占有一定的比例(大于5%),而不可燃无机物的含量较低(普遍小于20%)。商业金融办公区及游人散落的垃圾主要为废纸、塑料瓶、塑料袋等。草海北片区规划常住人口为6.68 万人,旅游人口为60 万人/ 年(按最大3.0 万人次/天计),片区生活垃圾产量约为150 吨/ 天,合计5.43 万吨/ 年。

  2.2、中央收集站规划

  根据该系统服务半径1.5 km~2.0 km 的特点,以及草海北片区用地规划,按功能类似性质地块垃圾处理尽量集中和最大发挥系统效益的角度出发,将草海北片区分为1#、2#、3# 三个区域,分别设1#、2# 和3# 三座固定式中央收集站。各中央收集站的垃圾产量和规模测算如表1。

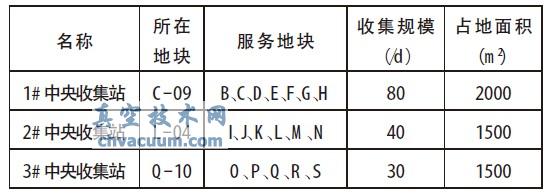

表1 中央收集站规划

中央收集站规划

中央收集站服务范围

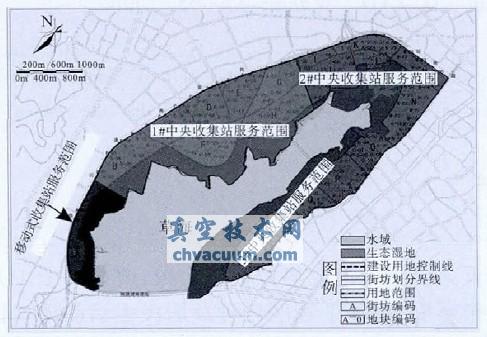

图1 中央收集站服务范围

  2.3、管网规划

  本规划仅考虑草海北片区真空管道垃圾收集系统公共网络部分的规划,并充分预留接入口,后期管网及室内投放口在土地二级开发时逐步完善。公共网络垃圾收集管网规划内容包括垃圾收集主干管道、分段阀井、进气阀井、检修井、接驳分叉口和户外垃圾投放口。

  2.3.1、主干管道规划

  针对中央收集站服务半径的限制,真空垃圾管道力求以最短距离覆盖服务范围;减少垃圾管道的埋深,降低工程造价的原则进行规划。系统真空垃圾主干管道充分预留支管的接入口,支管由后期二级开发时完善配套。

  1# 固定式中央收集站的真空垃圾主干管道沿环湖西路规划,管径DN600;沿片区内的其它主干道和次干道规划真空垃圾次干管道,管径DN500。

  2# 固定式中央收集站的真空垃圾主干管道沿环湖西路和规划次十四路规划,管径DN500;沿片区内的其它主干道和次干道规划真空垃圾次干管道,管径DN400。

  3# 固定式中央收集站的真空垃圾主干管道沿规划次六路规划,管径DN500;沿片区内的其它主干道和次干道规划真空垃圾次干管道,管径DN400。

真空管道规划

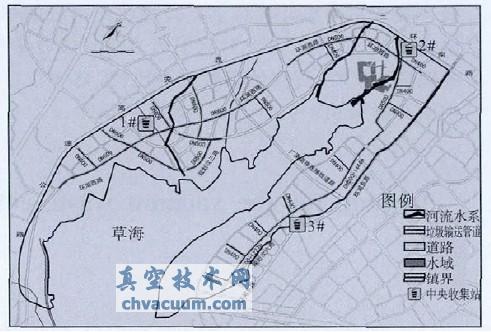

图2 真空管道规划

  2.3.3、管道附属设施及构筑物

  (1)户外投放口

  室外投放口沿输送管道途经的人行道上每150 m~200 m 设置一个,在每个特别功能的地块,如公交站场,社会停车场及运动场等傍边的人行道上增设一个。

  (2)检修井

  为了保证垃圾管道的正常使用和日常管网的检修维护,直管段每隔100 m 左右设置一个,在每个弯头,三通管及室外投放口的下游位置约2 m处须设置一个检修口。管件及物业网络预留接驳口处,需增设检修口室。

  (3)特大检修口

  在每一根分支管道末端而又接近排放阀或室外投放口的位置需设置一个比正常检修口还要大的特大检修口,供特殊情况下可使用特别的工具去进行维修及清理堵塞。

  (4)进气阀

  一般设在管道的末端,对于较长的主干管,应根据需要在中间设置进气阀井补充空气,保证抽吸垃圾所需要的空气量,进气阀的设计必须设置配套的消音器以降低进气时产生的噪声对周边环境的影响,外观须尽量配合周围环境,而且设有防止外物进入的措施。阀体须设置检修口。

  (5)分段阀

  当系统局部出现故障时,可以切断有故障的区域,而不影响其它区域的运行。分段阀安装于收集主干管的交汇处。

  2.4、主要工程数量及投资

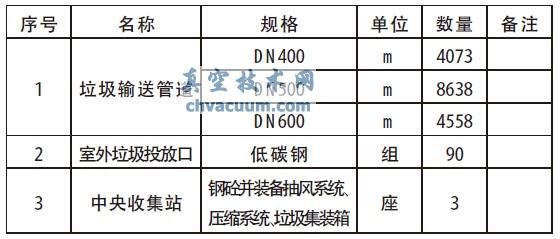

表2 主要工程数量

主要工程数量

  经投资估算,该系统总投资约2.9 亿元。

3、结论

  真空垃圾收集系统在我国已有成功的范例,目前技术上已经成熟,运行可靠,通过规划研究,草海北片区建设真空管道垃圾收集系统是可行的。为保障系统的良好运行,建议在草海北片区从源头上做到垃圾分类,提高市民环保意识,进一步研究系统管理维护技术、系统收费使用制度等问题。

  由于真空垃圾收集系统的设备大部分为进口,所以建设和运行费用昂贵,国内应加大对真空垃圾收集系统的研究开发力度,政府可通过扶持国内企业,消化和吸收该系统设备技术,可以有效降低系统的投资,突破普及瓶颈,促进真空垃圾收集系统在我国的普及应用。

参考文献

  [1] 钟亚力,杨章印.真空管道垃圾收集系统介绍[J].环境卫生工程,2007,15(2):21-22.

  [2] 刘成林.真空管道垃圾收集技术在亚运城前期研究中的应用[J].市政技术,2008,26(4):337-339.
