基于VB语言对SolidWorks参数化设计的二次开发

来源:真空技术网(www.chvacuum.com)天津工业大学机械工程学院 作者:索超

  针对于诸多零件设计中存在的图形难于修改,设计柔性差等问题,设计开发了基于SolidWorks软件的参数化设计系统。本系统是基于VB语言对SolidWorks软件进行的二次开发。实验证明,该系统可以让设计人员更方便快捷对部分零件进行设计开发,一定程度上节省了生产过程中的设计时间和开发成本。

  引言

  随着数字信息化进程的快速推进,如今三维CAD技术在越来越多的企业当中得到运用。为了降低在设计生产中的成本,缩短设计周期,增强

  企业竞争力,三维参数化技术随之应声,它凭借更贴近现代概念的设计以及并行设计的思想得到了越来越多工程设计人员的青睐,设计人员可以在早期的开发阶段运用三维参数化技术快速模拟零件的三维草图,再通过数值输入对其形状及大小进行约束,绘制精确的零件图,并将零件放入零件库中,方便以后的使用及修改工作。从而大大减少了重复性绘图的时间,提高了工作效率。

  本文以三维CAD软件SolidWorks为平台对参数化二次开发的方法以及关键技术进行了讨论,通过例举实例来详细介绍其二次开发的整个过程。

1、SolidWorks二次开发基本原理

  1.1、SolidWorks二次开发的两种形式

  任何支持OLE( ObjectLinking and Embedding , 对象连接与嵌入) 和COM(Component Object Model,组建对象模型)接口的编程语言都可以作为SolidWorks的开发工具。SolidWorks二次开发分为两种:一种是基于自动化技术的,可以开发EXE形式的应用程序。另一种开发形式是基于COM的,这种技术可以使用最多的SolidWorks API(应用程序编程接口)。API可控制SolidWorks会话的方式,生成*.dll格式的文件,也就是SolidWorks的插件。

  1.2、SolidWorks二次开发的对象

SolidWorks API 对象梗概图

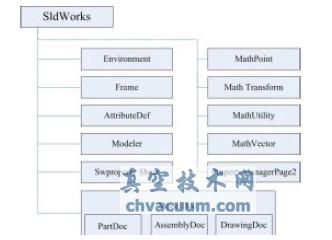

图1 SolidWorks API 对象梗概图

  从图1 中可以看到SolidWorks 对象包括ModelDoc、Environment、Frame、 Attribute Def、Modeler、SW Property Sheet以及一些其他对象。SldWorks是SolidWorks API中的最高对象,它能够直接或间接地访问SolidWorks API中的所有其他对象。利用SldWorks可以实现程序的最基本的操作,如创建、打开、关闭、结束文件、重排图标和窗口、设置当前的激活文件、生成属性定义,也可以对SolidWorks的系统环境进行设置。SldWorks中所包含的对象分为若干层,每一层又包括若干个对象,每一个对象都有自己的属性、方法和事件。这些OLE对象涵盖了SolidWorks的全部数据模型,通过对SolidWorks的OLE对象属性的设置和对OLE对象方法的调用,就可以在用户自己开发的系统中实现与SolidWorks相同的功能。

  1.3、SolidWorks二次开发的工具

  SolidWorks的二次开发工具较多,用户可以根据自身的条件及工具的特点,选择一种合适的开发工具。SolidWorks主要的二次开发工具有:Delphi、Visual C ++ 6.0、Visual Basic 6.0、VBA等。相比较而言,Visual Basic编程语言具有不可替代的简单易用性和真正的“所见即所得”特性为广大工程设计人员所接受。

2、SolidWorks二次开发的方法及流程

  2.1、SolidWorks二次开发的方法

  本文主要介绍基于VB语言的SolidWorks二次开发,以VB语言对其进行二次开发又可以通过两种形式,一种是语言的完全编程开发,另一种是设计变量和编程语言相结合的开发形式。前者需要设计人员通过API接口,对要表述的所有对象进行程序编写,这样可以实现三维图形的程序驱动,并且能精确构造复杂尺寸的三维造型。但是这种开发形式要求设计者精通编程语言,同时,由于所有对象都需要人工表述定义,所以存在设计周期较长,工作量较重,开发效率不高的问题。后者主要是以SolidWorks中提供的宏的录制功能作为工具。在编写程序时,把通过宏操作获得的代码用做工程基础,然后对其进行适当的编辑修改,再添加到应用程序的代码中。这样,通过宏操作和交互式的执行任务,不仅可以提高编程效率,而且更便于工程设计人员所使用。凭借后者在开发过程中所体现出的明显优点,这种开发方式也成为了SolidWorks二次开发的主旋律,以下针对该种方法来详细说明SolidWorks二次开发的整个过程。

4、结束语

  设计人员通过对SolidWorks的二次开发,可以根据本地的具体问题,设计开发出适用于工作需要的应用程序,建立起适合用户需要、专用的SolidWorks功能模块,运用这项技术可以简化设计工作,缩短产品开发周期,提高产品开发效率,而且应用范围广泛,为众多领域的研发设计工作指明了方向。

  基于VB语言对SolidWorks参数化设计的二次开发为真空技术网首发,转载请以链接形式标明本文首发网址。
