蒸汽喷射泵及机组的工作原理和检修维护(1)

来源:真空技术网(www.chvacuum.com)真空技术网整理 作者:剑气书生

喷射泵工作原理:

  蒸汽喷射泵有一定压强的工作,蒸汽通过拉瓦尔喷咀,减压增速(蒸汽的势能转变为动能)以超音速喷入混合室,与被抽介质混合,进行能量交换,混合后的气体入扩压器,减速增压(动通转化为压强能),为了减少后级泵的抽气负荷,配置冷凝器,通过有一定温差的两种介质对流,进行热交换,达到冷凝高温介质目的,排到大气压。(原理见下图)

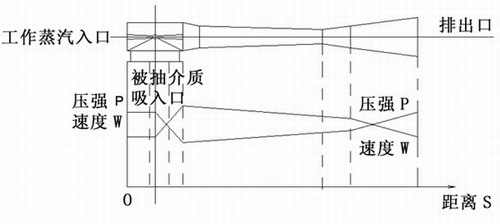

蒸汽喷射泵工作原理图

机组工作原理:

  1.本泵之第一级水蒸汽喷射泵连接到生产设备抽及其气体、蒸汽或气体并在泵内压缩到10mmhg左右。

  2.本泵之第二级水蒸汽喷射泵继续压缩上述工作介质到70mmhg然后排之气体引往列管冷凝器冷凝。冷凝后的液体进入下部第三级水环泵抽吸,压缩后往大气中。

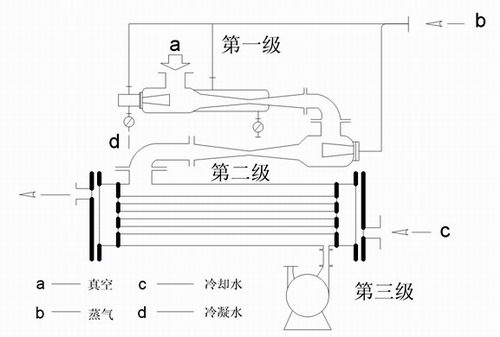

结构原理图

故障检查参政表
故障\原因 转速过低 吸入管路泄露 工作液温度过高 工作液体过多 工作液体不足 机械密封过紧 联轴器不正
排汽量减少
噪音过大
轴功率增大
过热
振动过大
