一种单缸双作用往复泵泵头的设计

来源:真空技术网(www.chvacuum.com)黑旋风工程机械开发有限公司 作者:朱科

  常用的双作用活塞泵结构,按吸、排阀布置方式的不同,泵头可分为叠式和侧罐式2种型式。笔者设计的该样式双作用泵头把吸、排阀布置在一个平面,结构简单,更换吸、排阀座及钢球可一次完成,这种结构的泵的接口通过不同的组合,可以形成多种样式的泵头。

1、新型双作用泵头结构

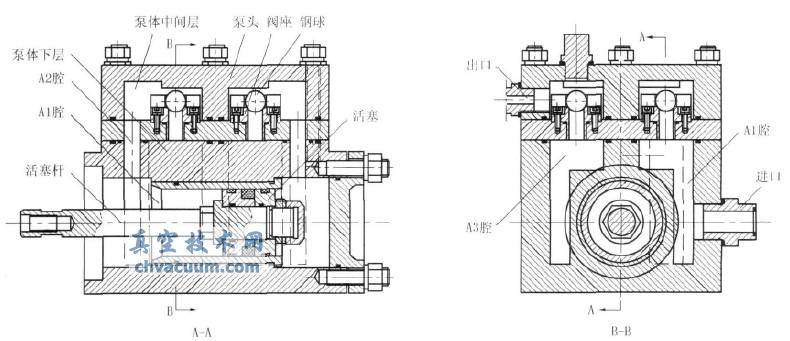

  该结构吸、排阀都在一个平面,打开泵室可以非常方便更换进排阀座和钢球。具体结构如图1所示。

新型泵头结构示意图

图1 新型泵头结构示意图

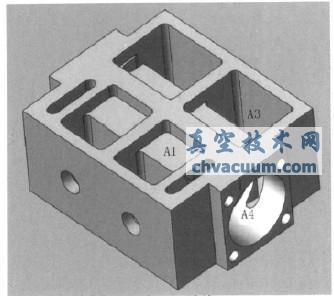

  泵头体由下层、中间层和上层组成。图2为泵头下层腔室结构,它由4个完全独立的大腔室和2个独立的腰形小腔室组成,其中右侧一组由A1腔、A2腔、A3腔组成。泵体下层前面有一贯通的大孔,构成A4腔,活塞就在里面运动。A2腔、A3腔、A4腔连通。左侧另外3个腔室和右侧完全一样。

泵头下层结构

图2 泵头下层结构

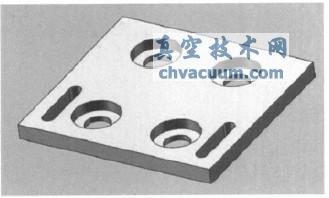

  图3为泵头中间层的结构,由4个完全独立的孔和2个独立的腰形小腔室组成,右侧2个独立的孔位分别包含在A1、A3腔之内,右侧腰形小腔室与泵体下层右侧腰形槽重合,左侧另外3孔位与右侧对称。

泵头中间层

图3 泵头中间层

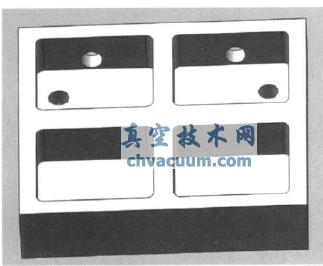

  图4为泵头上层的结构,由4个完全独立的大腔室组成,右前方的一组腔室包含A1、A2腔,右后方的一组腔室包含A3腔,左侧两腔室与右侧结构对称。

泵头上层

图4 泵头上层

结语

  (1)这种把吸、排阀布置在一个平面的双作用泵结构可以认为是一种全新结构的双作用泵,其工作原理同经典的双作用泵原理一样,不同之处就是流道是曲线的,余隙比直通式要大,容积效率要低。

  (2)通过进出口的合理组合,动力源的选取,泵体材料的选取,有杆腔的变化,会衍生出很多类型的泵。
