浅淡2BV水环式真空泵选用

来源:真空技术网(www.chvacuum.com)贵州东华工程股份有限公司 作者:吴迪

  2BV水环式真空泵广泛运用在化工医药项目中,为了更好的选型,结合实际工程经验从2BV水环式真空泵的原理、流程、设备能力选型、布置、节能措施等方面对2BV水环式真空泵的选用进行了探讨。

  2BV系列水环式真空泵是用来抽吸空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体,以使在密闭容器中形成真空,吸入气体中允许含少量液体。由于在2BV系列水环式真空泵工作过程中气体的压缩过程是等温的,所以在压缩和抽吸易燃易爆气体时,不易发生爆炸,所以其应用更加广泛。2BV系列水环式真空泵亦可用于大型水泵的引水。作为压缩机使用时,其压力最大至0.26MPa(绝压)。

  本论文探讨了在医药项目的提取车间2BV水环式真空泵的选用。提取车间用到2BV水环式真空泵的设备主要是双效浓缩器和球形浓缩器等对真空度有要求的设备。

1、2BV系列水环式真空泵工作原理

2BV系列水环式真空泵及压缩机工作原理图

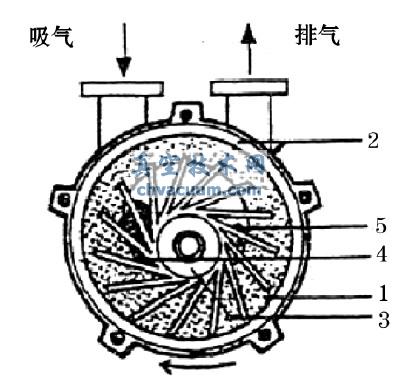

图1 2BV系列水环式真空泵及压缩机工作原理图

注:1、水环 2、泵盖 3、叶轮 4、吸气口 5、排气口

  如图1所示2BV系列水环式真空泵叶轮3偏心地安装在泵体之内,起动时向泵内注入一定高度的水,因此当叶轮3旋转时,水受离心力的作用而在泵体内壁形成一旋转水环1,水环下部内表面与轮毅相切,沿箭头方向旋转,在前半转过程中,水环内表面逐渐与轮毅脱离,因此在叶轮叶片间与水环形成封闭空间,随着叶轮的旋转,该空间逐渐扩大,空间气体压力降低,气体自圆盘吸气口被吸入;在2BV系列水环式真空泵叶轮后半转过程中,水环内表面逐渐与轮毅靠近,叶片间的空间逐渐缩小,空间气体压力升高,高于排气口压力时,叶片间的气体自圆盘排气口被排出。如此叶轮每转动一周,叶片间的空间吸排气一次,许多空间不停地工作,2BV系列水环式真空泵就连续不断地抽吸或压送气体。由于在工作过程中,做功产生热量,会使工作水环发热,同时一部分水和气体一起被排走,因此,在工作过程中,必须不断地给泵供水,以冷却和补充泵内消耗的水,满足2BV系列水环式真空泵的工作要求。当2BV系列水环式真空泵排出的气体不再利用时,在泵排气口上接有气水分离器,废气和所带的部分水排入气水分离器后,气水分离,气体由排气管排出,留下的水经回水管供至泵内继续使用。

  随着工作时间的延长,工作水温度会不断地升高,这时需从供水管供给冷水,以降低工作水的温度,保证2BV系列水环式真空泵能达到所要求的技术要求和性能指标。当2BV系列水环式真空泵作为压缩机使用时,泵排气口接有气水分离器,气水混合物进入气水分离器后自动分离,气体由排气管输送到所需系统而工作水经过分离器进入泵内。压缩气体时,工作水极易发热,水由泵排气口排出,温度会变的较高,要由供水管不断绝供给冷水,以补充被放走的热水,同时起冷却作用,使工作水温度不致过高从而保证压缩机性能。达到技术指标,满足工艺要求。2BV系列水环式真空泵系统示意图见图2。

2BV系列水环式真空泵系统示意图

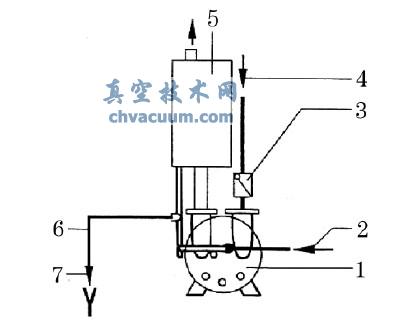

图2 2BV系列水环式真空泵系统示意图

注:1.2BV真空泵;2.供水管;3.逆止阀;4.吸气管;5.气水分离器;6.排气管;7.溢水管。

2、2BV水环式真空泵流程

  水环式真空泵工艺流程图见图3。

水环式真空泵工艺流程图

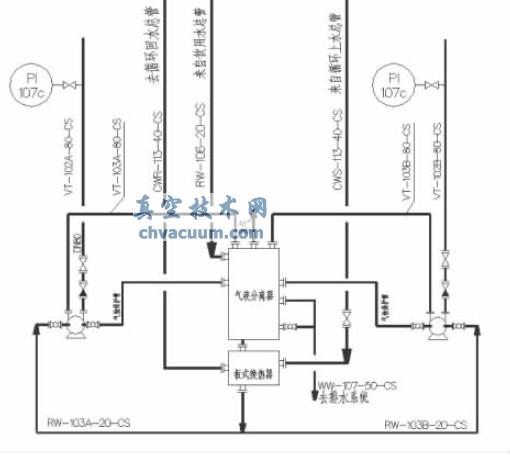

图3 水环式真空泵工艺流程图

(注:VT:放空气体CWR:循环冷却上水CWS:循环冷却下水RW:饮用水WW:排水)

  双效浓缩器的不凝气体经水环式真空泵抽吸后进入汽水分离器,气体排掉,液体因为在真空泵内运作温度升高,经板式换热器降温后送入水环式真空泵循环使用。受不凝气体的污染,气液分离器中的液体定期排放更换。

3、2BV水环式真空泵能力选型

  2BV水环式真空泵能力选型,参考下表1进行。

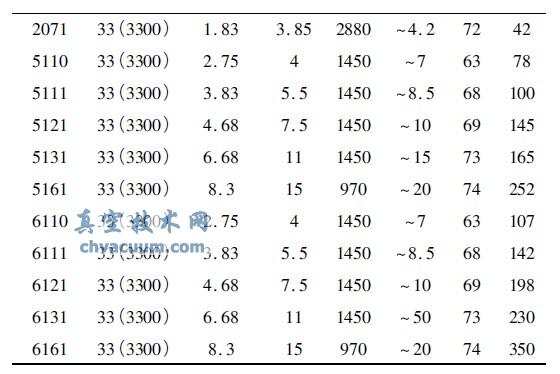

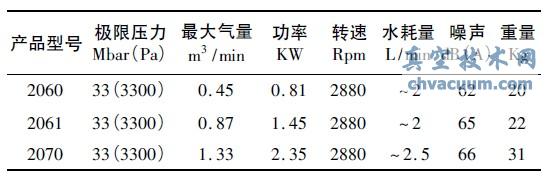

表1 2BV水环式真空泵能力选型

2BV水环式真空泵能力选型

2BV水环式真空泵能力选型

  双效浓缩器的型号是SJNll2000,蒸发量是2000kg/h,根据设备厂家提供的最大吸气量为8.3m3/min,水环式真空泵型号选5161。球形浓缩器浓缩物料为醇沉上清液,含有大量乙醇,所以选用的水环式真空泵电机必须是防爆的,放在防爆墙内。球形浓缩器型号为QN500,根据设备厂家提供的最大吸气量为6.68m3/min,水环式真空泵型号选6131。

4、2BV水环式真空泵布置

  水环式真空泵布置图见图4。

水环式真空泵布置图

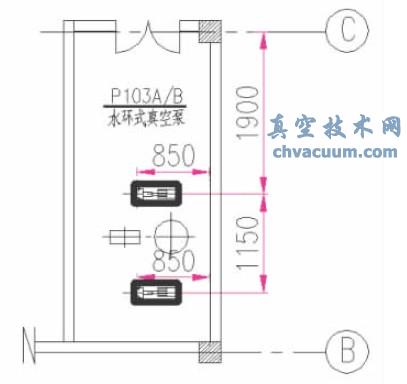

图4 水环式真空泵布置图

  水环式真空泵噪音较大,布置在装置边缘独立的真空泵房内。两个真空泵共用一个汽水分离器和板式换热器。

5、节能

  水环式真空泵采用板式换热器和汽水分离器组合的形式可以节省大量的用水。5131水环式真空泵用水量为1.2m3/h,由泵排出的水温度较高,若没有板式换热器经汽水分离器分离后将直接排掉。提取车间为24h工作,有两台真空泵,每天的排水量为57.6m3/d。采用板换热器后,水环式真空泵出口排水可以经汽水分离和冷却后可以重复使用。

6、结论

  2BV水环式真空泵广泛用于医药项目中。在提取车间用在双效浓缩器、球形浓缩器等对真空度有要求的设备上。跟据设备厂家提供的排气量选择相应型号的2BV水环式真空泵。若抽送的不凝气体易燃易爆,2BV水环式真空泵需选用防爆电机。

  2BV水环式真空泵因噪音相对其它设备较大需布置在单独的真空泵房内。2BV水环式真空泵采用汽水分离器进行气液分离和板式换热器冷却泵出口排水使泵的工作用水可循环使用,大大降低了真空泵的用水和排水。
