液环式真空泵的工作原理及常见型号

来源:真空技术网(www.chvacuum.com)中国真空网 作者:中国真空网

  液环式真空泵是带有多叶片的转子偏心装在泵壳内,当它旋转时,把液体(通常为水和变压器油)抛向泵壳并形成与泵壳同心的液环,液环同转子叶片形成了容积周期变化的旋转变容真空泵。水环式真空泵是液环式真空泵中最常见的一种。

  水环式真空泵主要用于粗抽真空、抽气量大的工艺过程中,在化工、石油、轻工业部门得到了广泛的应用。这种泵的优点是:结构简单,制造容易,工作可靠,使用方便,耐久性强,可以抽腐蚀性气体、含有灰尘的气体和气水混合物。被抽气体的温度在20℃~40℃为宜。

液环式真空泵的工作原理及常见型号

  单级水环泵的极限压力可达8×10³Pa~2×10³Pa,双级水环泵的极限压力可达2×10³Pa~4×10³Pa,抽速为0.25m³/min~500m³ /min。

  目前国内水环泵的主要型号有SZ型、SZB型、SZH型、SZZ型和SZL型、SK型、2BEI型。

  SZ型水环式真空泵可用于抽除无腐蚀性、不溶于水、不含有固体颗粒的气体和空气。

  SZB型水环式真空泵为悬臂式。除具有SZ型相同的用途外,特别适用于大型水泵真空引水,极限压力可达1.5×10^6Pa,SZH型水环式真空泵主要用于抽除空气,以便在密闭装置中获得真空,还特别适用于水泵真空引水,亦可用于真空过滤装置。SZH泵工作时不宜使用含有杂质的水做循环水。

  SZZ型、SZL型泵为直联式泵,用途同S213型。

  SK型水环式真空泵是一种效率较高的双作用型水环真空泵。工作气体温度在-10℃~+40℃。广泛用于各工业部门作真空干燥、真空脱水,尤其适用于需要清洁、无油的真空系统,有大量水蒸气溢出的抽气过程以及洗煤厂、选矿厂的真空过滤。

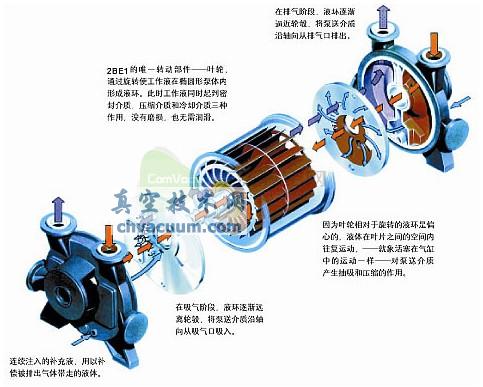

  2BE1型水环式真空泵是引进德国西门子公司技术开发的节能产品。采用单级单作用的结构形式,具有结构简单、运行可靠、高效节能的优点。用途同SK型水环式真空泵。

  此外,油环泵也是液环式真空泵的一种。它与水环泵的最大区别是工作液由变压器油替代了水,除密封件的不同之外,泵本身结构与水环泵无多大差别。为使油环泵能在合适的温度下工作,油环泵本身均带有冷却油箱(又称油气分离器)。油环泵的极限压力可达6.7×10^2Pa~l×10³Pa。若需回收被抽物质,可采用与被抽物质相溶的液体作为泵的工作液,如煤油、苯乙烯、乙二醇等。
