罗茨泵转子型线的选择

来源:真空技术网(www.chvacuum.com)东北大学 作者:杨乃恒

  罗茨泵是属于容积泵的工作原理,其理论抽速公式如下:

Sth=4nLA

  式中n为转子的转数

  L为转子的长度

  A为泵腔的抽气面积

罗茨泵工作原理示意图

图1 罗茨泵工作原理示意图

  通常转子的转子的半径R和转子的长度L之比为0.25-0.50。若增加泵的理论抽速,可以增加n、L和A的值,通常n=1500-3000转/分,故常用增加A值,即增加抽气面积来增加抽速。A值与转子的型线有一定的关系,如图1所示。

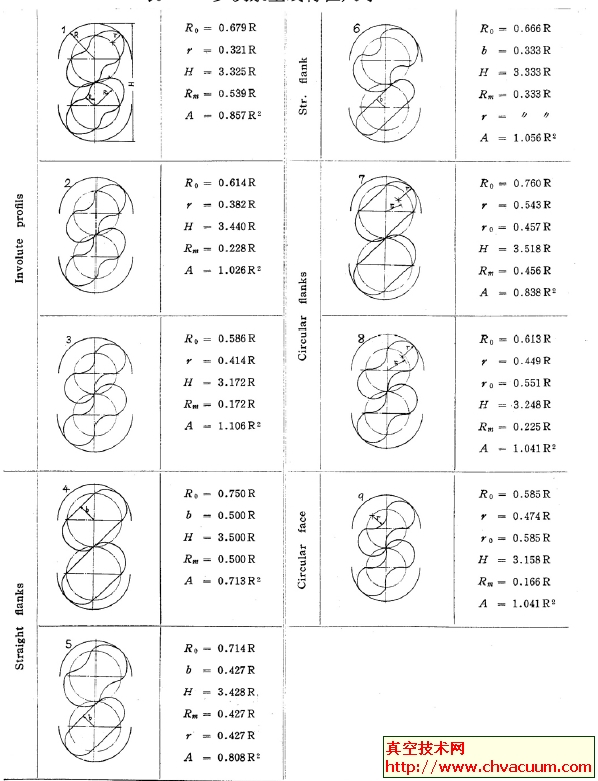

表1 罗茨泵型线特征尺寸

罗茨泵型线特征尺寸

  罗茨泵转子型线有渐开线、摆线、圆弧线、直线及其包络线等。因为转子的腰部、穿轴的部位不能过细,因此出现直线形的转子,两个转子最好相同形状且便于加工及装配,从表1中可以看出A的最大值约为A=1R2左右,表1所述的各种型线的特征尺寸有:Ro(节圆半径)、 r(齿顶圆半径)、 ro(渐线基圆半径或圆弧顶圆半径r的中心到转子中心的距离)、 b(直线侧面到转子中心的距离)、 2Rm(转子腰部的宽度)。

  几种转子的齿形其A值是不相同的。排气面积A为(0.731-1.106)R2。最大值近似得A对齿形的选择要考虑加工难易和间隙流导均匀程度。一般选渐开线的型线居多。设计大泵时可以增加R值,因为thS为常数)。
