数字式压力校验仪及其应用

2010-03-17 宫风顺 天津市计量技术研究所

1、概述

  在传统的压力仪表、压力变送器的检测调校中,主要采用的是活塞式压力计以及为校准压力变送器所使用的电流表和供给变送器的2 4 V直流电源。在这种传统的调校过程中主要存在以下问题: ①因为活塞压力计一般都比较重和要求平稳的工作台面, 故此只能将其安放在检测室内使用, 这对于在现场需要调校的仪表带来极大的不便。②校准压力变送器过程中,在使用活塞压力计的同时,还将需要 24V直流电源及精度较高的电流表, 造成多次接线,操作较为萦杂. ③由于活塞压力计是采用操作技术人员用肉眼看工作线的方式, 故此就不可避免地造成视觉上的误差, 由于操作技术人员技术水平的差异, 有可能换一个操作人员便得到完全不同的检侧数据。

  针对上述在压力表及压力变送器调校过程中存在的问连, 天津市国力电子有限公司在天津市计t技术研究所的指导帮助下, 翻版国外有关技术, 经过多年研制开发,生产出了GL32A数字式压力校验仪。

  此产品可广泛应用于石油、 化工、 钥铁、 科研等行业,经过多年在石化、 钥铁等行业的使用, 收到了 极好的效果,其便捷的特性已在国内许多行业用于压力表、压力变送器校验的部门得到了 广泛的应用。本文主要介绍的是G L 3 2 A型数字式压力校脸仪的技术特点以及在石化、钢铁等部门的应用。

2、GL32A型数字式压力校验仪的主要性能及特点

  为方便现场仪表的调校,GL32A型数字式压力校验仪设计为手持式机壳. 双五位液晶显示器, 采用内 部充电电 池和外接2 2 0 V交流电两种供电方式, 这样可方便地用于在没有电铆的检侧现场。

  2.1、GL32A的主要功能为:

  2.1.1压力检测功能:压力量程广泛:有从0-1 kPa到 16kPa的微压量程,有从0 -20kPa到2M Pa的普通压力量程。有从0-2.5MPa到30M Pa的高压量程。测量精度适宜:精度有0.1%和0.05%。

  2.1.2多用表功能:在多用表上设计有直流电流测量和直流电压测量,量程分别为:

  2.1.2.1 直流电流测量:0-±20 mA及0-±200mA两档,其精度都为0.05%。

  2.1.2.2 直流电压测量: O-±20V及0-±200V两档,其精度都为0.05%。

  2.1.3、仪器设置了为现场被测仪表提供24V电源端子,极大地方便了被检测仪表的供电。

  2.2 、GL32A的主要特点为:

  2.2.1 本仪器是集压力测量、直流电压、直流电流测量于一体的仪器,真正做到了一表多用。

  2.2.2 本仪器可为被测传感器及变送器提供其所需的2 4 V电源。

  2.2.3 本仪器采用4 1/2 液晶显示器,可较大地节省机内充电电池的电能,并且具有单位及状态提示。

  2.2.4 本仪器设计为双显示器,可同时显示压力信号及电信号,使用极其方便。

  2.2.5 为方便压力测: t 时的读数,本仪器设计有测t数据的保持功能。

  2.2.6 本仪器设计为外接220V交流电和机内充电电池两种供电方式, 在电池充电上设计有自动充电控制。

  2.2.7 本仪器采用手持式机壳,轻触按键,做到了体积小,重t轻.更方便于现场使用。

3、GL32A型数字式压力校脸仪在现场中的使用

  3.1、多用表的使用

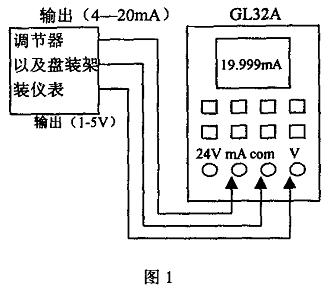

  使用GL32A的多用表功能可非常方便地侧量直流电流和直流电压信号, 现以侧t现场调节器等仪表为例,其接线如下( 见下页图1 )

  当测量4-20mA输出时, 按下GL32A的mA测量键,此时在GL32A的显示器上便准确地显示调节器等所测量仪表的电流输出值。

  当测量1-5V输出时, 按下GL32A的V测量键,此时在GL32A的显示器上便准确地显示调节器等所测量仪表的电压输出值。

  3.2、压力校验

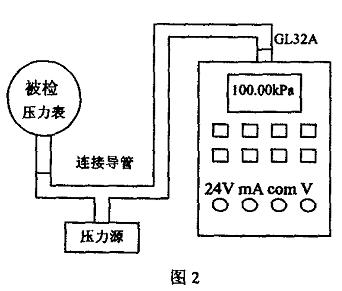

  3.2.1、压力表的校验:其接线图见图2:

  将压力源输出的压力用输入导管将GL32A顶端的压力输入口连接, 并将此压力输入到被校准的压力仪表上,在不给压力的情况下。调整GL32A顶端的压力调零旋扭,使GL32A的压力显示为“00000” ,此时被校准的压力表的指针应指向“ 0 ”。然后, 按压力检定规程的规定使压力源输出一定的压力, 被校准压力表的指针指示的压力值应与GL32A所显示的压力值一致,否则,应调准压力表使其GL32人的显示一致。

3.2.2、压力变送器的校验

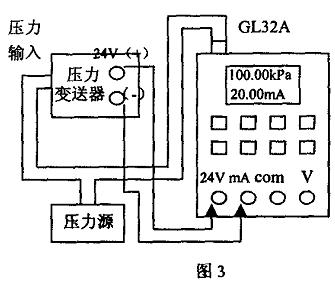

  其接线见图3 :

  如同校准压力表一样, 将压力浑与压力变送器及GL32A连接好,用导线将GL32A的24 V输出(24V端子做为高端, m A端子做为低端) 与压力变送器的24V供电端连接, 在不给压力的情况下,调整GL32A顶端的压力调零旋扭。使GL32A显示压力的显示器为“00000”。按下GL32A的“ 24V”和 “mA轻触键,此时在GL32A的显示器上有 “P”显示,证明此时在GL32A的" 24 V”和“mA”端子上已有24V输出,它即可为压力变送器供电,此时的GL32A显示器的下行显示的是变送器的电流输出, 此时它应为“4.000mA”,若此值偏离,应调整压力变送器,使其显示为“4.000mA”。给定压力变送器的满量程压力值,如变送器的满量程为100kPa ,即加压,使GL32A的压力显示为,“100.00kPa”,此时GL32A的下行显示应为20. 00mA ,若偏离, 则调整变送器,使其显示为20.00mA。 然后, 依次在20 kPa, 40kPa,60kPa,  80kPa ,各点进行校准,看是否其输出分别为:7.2mA,  10. 4mA, 13.6mA, 16.8mA 。 据此即可判定压力变送器的准确性。

4 、小结

  通过在天津石化、 鞍山钢铁公司、 唐山钢铁公司等较大企业的应用,使用GL32A型数字式压力校验仪在现场对各种压力表及压力变送器的校验. 取得了较好的效果。 它提高了校脸的速度, 节省了操作工人的劳动强度, 尤其对现场出现的仪表故障实现了快速判定、快速检修,可以说,采用GL32A型数字式压力校验仪也间接地取得了经济效益。

  根据一段时间的应用,我们觉得在选择及使用GL32A型数字式多功能校准仪时应注意以下事项:

  ①选择GL32A的压力量程要合理。如当要校准的压力变送器为100kPa其精度为0.5%时, 所选择的GL32A如果精度为0.1%时其最程应尽鱿接近100kPa,最多不应超过160kPa,即应计算里值传递是否合理。否则,校准结果将存在差异。

  ②要注惫在技准过程中的压力给定值, 即最大给定的压力值不得超过GL32A满最程的3倍,否则,容易损坏GL32A的压力传感部分,这将会造成较大的损失。

  ③在测量直流电流、 直流电压信号时. 不能将超过GL32A测量量限的信号接入, 否则, 将会将GL32A损坏。

  ④当G L32A出现低电压指示时, 应及时为GL32A充电,否则会影响其测量的精度。
