CAD复制后图形发生变化的原因和解决方法

2022-04-27 真空技术网整理 真空技术网整理

  工作中把一张CAD图纸复制到另外一张图纸的时候,发现粘贴后的图形变了。本文图文详解了CAD复制后图形发生变化的原因和解决方法。

原因一:同名块

  大家都知道,一张完整的图纸,会包含很多数据,例如图块、线型、图层、标注样式等等。

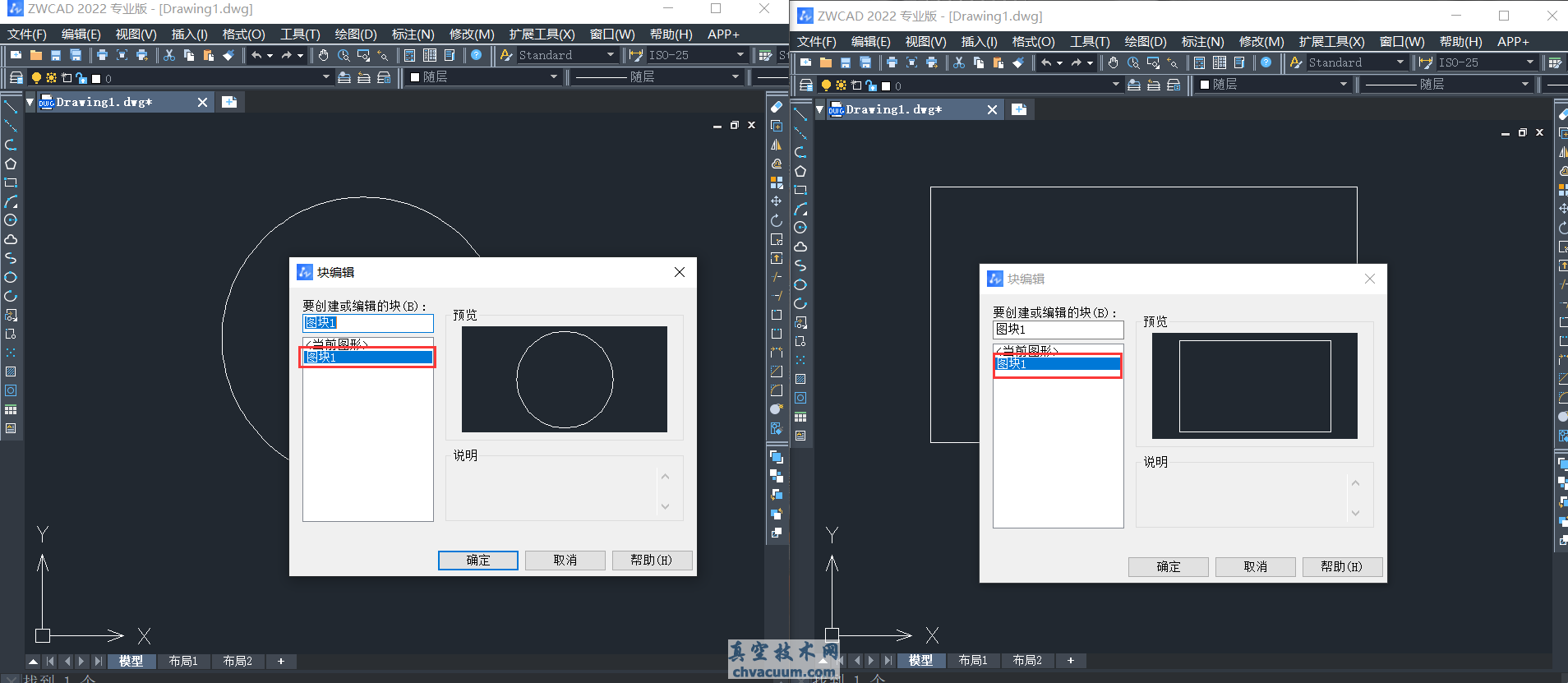

  下图两张图纸定义的图块不同,但是使用的名称是一样的。

CAD复制后图形发生变化的原因和解决方法

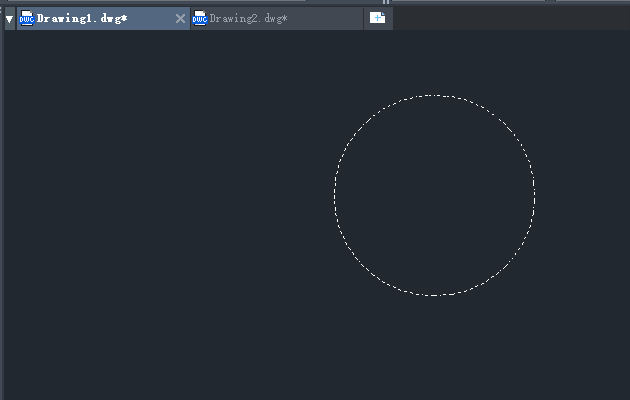

  从上图中可以看到,两张图纸的图块的名称都是【图块1】,所以如果现在把图纸1中的图形复制到图纸2,那么图形会由圆形变成图纸2的矩形,如下图:

CAD复制后图形发生变化的原因和解决方法

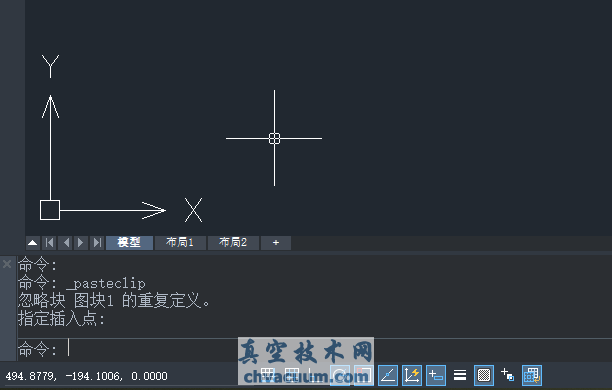

  细心的小伙伴会发现下方命令行的提示,【_pasteclip,忽略块 图块1 的重复定义】,这句话的意思是说粘贴过来的图块定义被忽略了,直接采用了当前图纸中的图块定义。

CAD复制后图形发生变化的原因和解决方法

  同名块导致图形复制后发生变化的解决方法是比较简单的,只要更改图块名称即可。

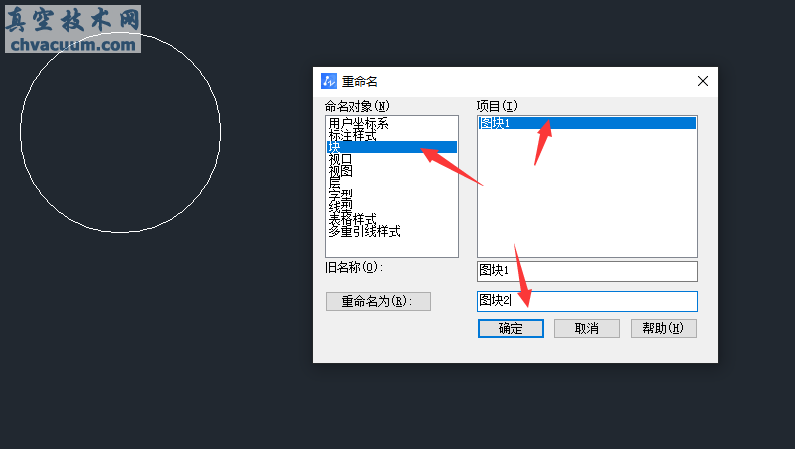

  在CAD中切换到要改图块名字的图纸,输入【REN】重命名,回车,打开重命名对话框,在命名对象中选择图块,在【重命名对话框】中设置新的图块名称,这样在进行图块复制的时候就不会出现图块发生变化的情况了。

CAD复制后图形发生变化的原因和解决方法

原因二:字体发生了变化

  两张图文字样式同名但字体设置不同,这种情况同样可以重命名来解决。

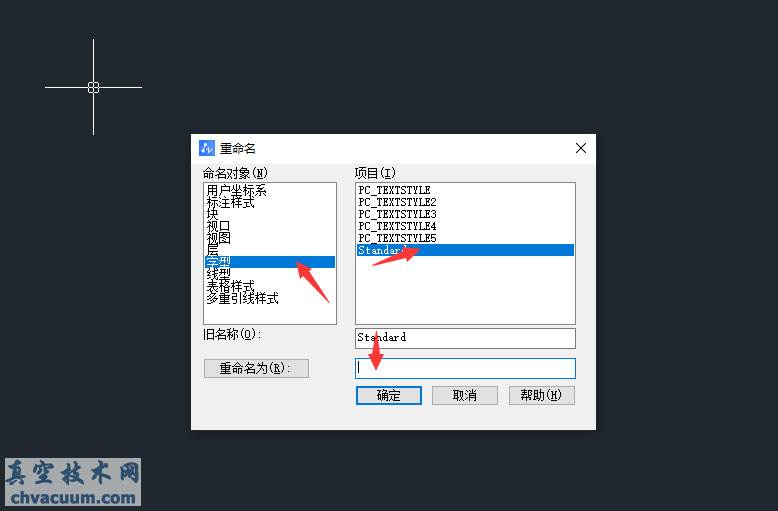

  在CAD中切换到要修改文字样式的图纸,输入【REN】命令,打开重命名对话框,在命名对象中选择【字型】,在【重命名对话框】中设置新【字型】名称。

CAD复制后图形发生变化的原因和解决方法

  图纸复制粘贴发生变化的可能性还有很多,例如标注、线型等等,遇到类似情况,需要留意变化的类型是什么,判断原因后才可以进行针对性的解决,大部分的重名都可以使用重命名来处理。

  为了减少此类问题的发生,在使用CAD绘图的时候最好有相应的命名标准,切勿为求方便随意命名,同时也要在正规途径进行CAD下载
