1分钟学1个CAD命令：面域功能

　　面域，在CAD制图中用得可能不算多，但绝对是一个重要的功能。

　　面域是无法直接进行绘制的，必须通过图形进行生成，这个对象和CAD的填充比较类似。

　　面域是一个具有物理特性的二维封闭区域，也很清楚地描述了其特征，它是一个面，而不是直线。

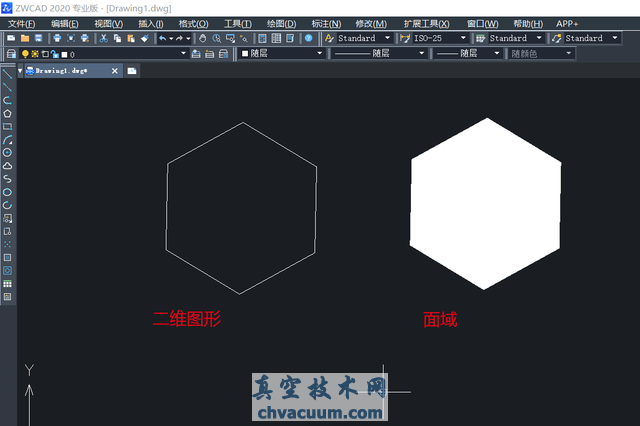

　　可以转换为面域的闭环对象是封闭某个区域的多段线、直线、圆弧、椭圆、椭圆弧以及样条曲线的组合，但不包括交叉交点和自交曲线。每个闭合环都将转换为独立的面域对象。在默认的二维线框模式下它跟普通的线看上去没什么区别，但进入着色模式输入SHADE命令后就可以看出他们的区别了。

　　下面介绍一下面域的应用场景。

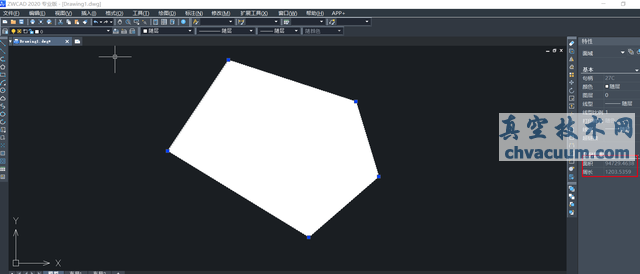

一、例如利用面域计算封闭环境的面积及周长

　　面域作为一个面，需要先绘制一个封闭的边界，边界可以是由直线、圆弧、多段线等图形组成，原则就是封闭且不交叉。

　　是否可以一次选择多个封闭线条生成多个面域?可以的。

　　那为什么有时候绘制图形后无法生成面域呢?

　　原因其实很简单，可能出现了交叉或不封闭的现象，只是缺口或交叉很小，不明显，所以肉眼无法分辨。

　　如果出现类似情况，最基本的解决办法是放大图形的各个交点处，看看是否存在缺口或细小的交叉，有时缺口或交叉很小，需要放大很多倍才能看出来，交点又比较多，检查起来也比较麻烦，可以想一些其他办法，比如用PE命令连接所有线。

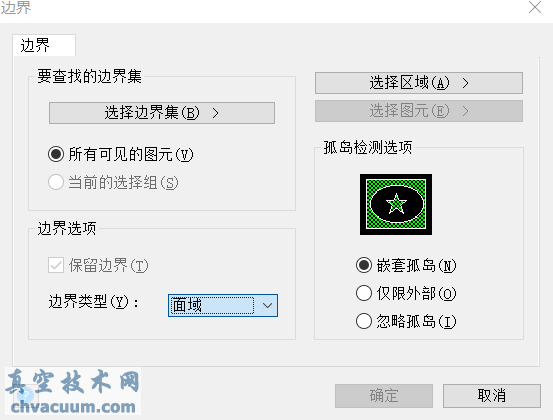

　　还有一种方法，就是利用BOUNDARY边界命令，将生成对象类型设置成面域即可。

二、拉伸实体以及使用面域进行布尔运算

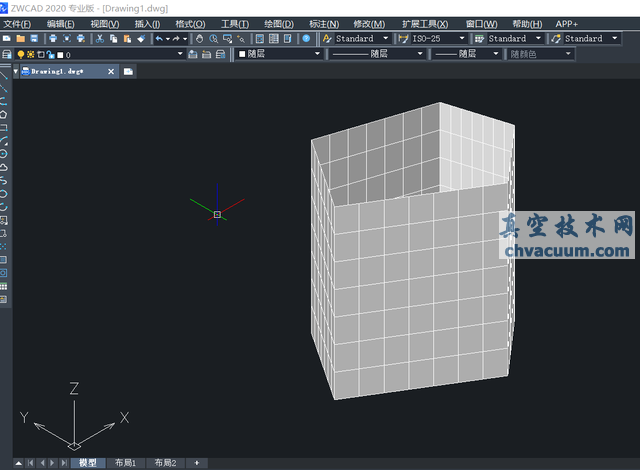

　　二维转三维，需要使用面域。

　　将所创建的面域可以作为三维图形的截面进行拉伸、扫掠等三维操作。

　　利用面域进行布尔运算。

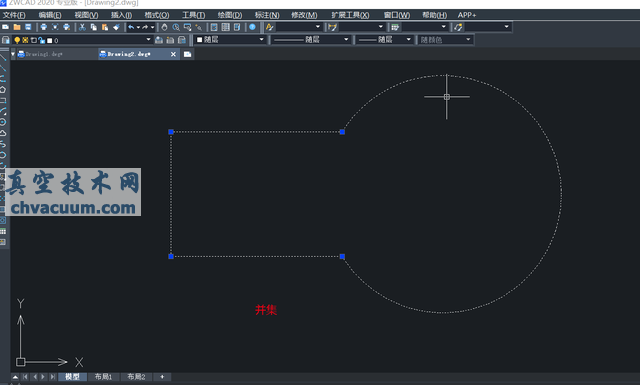

　　并集：将两个面域合并成一个面域，前提是两个面域之间存在交集。

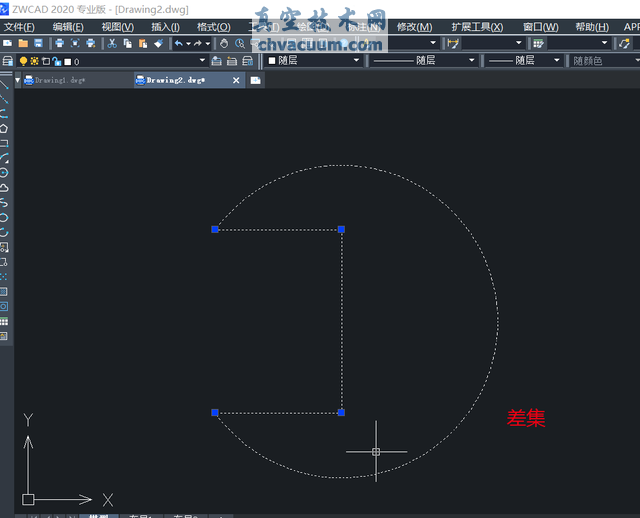

　　差集：进行差集计算之后，得到的是原面域被另一个面域覆盖的区域减掉所剩下的区域。

　　以上是关于面域在实际场景中的应用，同一个命令结合不同的场景实现的效果是不一样的，希望通过以上的介绍希望大家对面域这个命令有所了解。
