JB/T106-2004阀门的标志和涂漆技术标准(1)

来源:真空技术网(www.chvacuum.com)中华人民共和国机械行业标准 作者:国家发展和改革委员会

1 范围

     本标准规定了各类通用阀门的标志内容、标记式样、标记方法和尺寸、阀门的涂漆颜色。

     本标准适用于各类通用阀门。

2 规范性引用文件

      下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T12220通用阀门标志(GB/T12220—1989,idt ISO 5209:1977)

3 标志和标记方法

3.1 标志的内容

       阀门承压阀体的外表面,应按GB/T 12220标准的规定标注永久性的标志,标志内容应有阀门的通径、压力代号或工作压力代号、材料牌号或代号、制造厂名或商标,炉号(铸造阀门):有流向要求的阀门应标注介质流向的箭头。

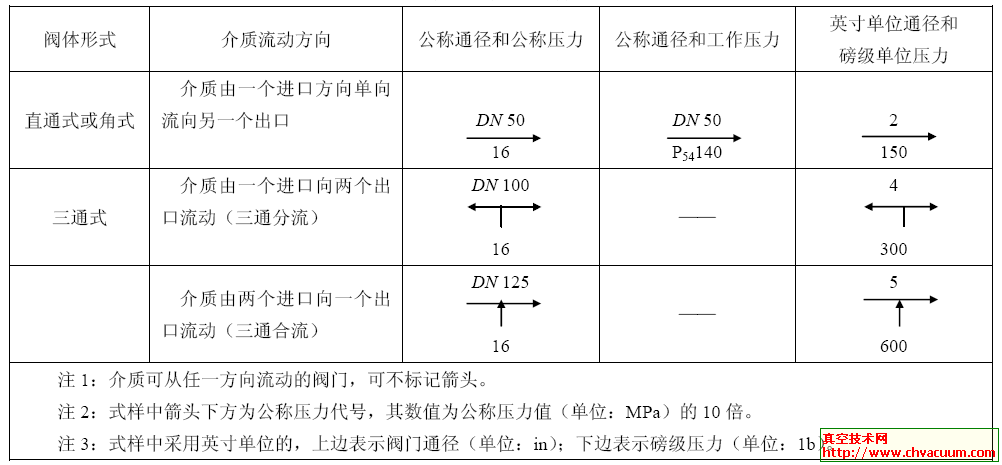

表1 标记式样



3.2 标志的标记方法

3.2.1 阀体采用铸造或压铸方法成形的,其标志应与阀体同时铸造或压铸在阀体上。

3.2.2 当阀体外形由模锻方法成形的,其标志除与阀体同时模锻或压铸形成外,也可采用压印的方法标记在阀体上。当阀体外形采用锻件加工、钢管或钢板卷制焊接成形的,其标志除采用压印的方法形成外,也可采用其他不影响阀体性能的其他方法。

3.3 标志的标记式样

公称通径数值标注、压力代号或工作压力代号、流向标志,应按表1 规定的组合样式,公称通径数值标注在压力代号上方。

3.4 标志的标记位置

3.4.1 标志内容,应标注在阀体容易观看的部位。标记应尽可能标注在阀体垂直中心线的中腔位置。

3.4.2 当标志内容在阀体的一个面上标注位置不够时,可标注在阀体中腔对称位置的另一个面上。

3.4.3 标志应明显、清晰,排列整齐、匀称。
