AutoCAD2013中文版设置绘图单位格式的方法

来源:真空技术网(www.chvacuum.com)CAD绘图教程 作者:CAD绘图教程

  在设计图纸之前,首先应设置图形的单位。例如,将绘图比例设置为1:1,那么所有图形都将以真实的大小来绘制。图形单位的设置主要包括设置长度和角度的类型、精度以及角度的起始方向。

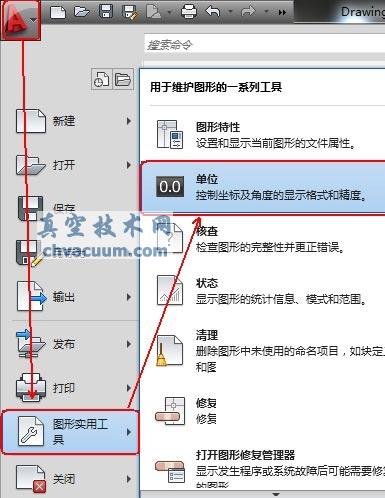

  1、单击选择AutoCAD2013中文版-“图形实用工具”-“单位”。或输入并执行命令UNITS。

AutoCAD2013中文版设置绘图单位格式的方法

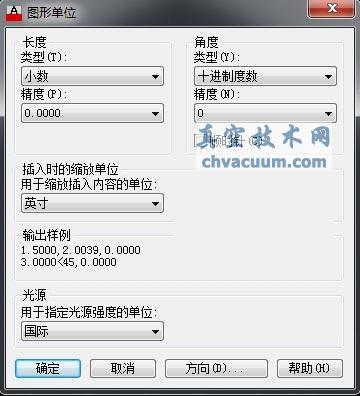

  2、打开AutoCAD2013“图形单位”设置对话框。

AutoCAD2013中文版设置绘图单位格式的方法

  【设置长度】

  在“图形单位”对话框中的“长度”选项区中,可以设置图形的长度单位类型和精度。

  在“类型”下拉列表框中,主要有“小数”、“分数”、“工程”、“建筑”和“科学”五个长度单位选项;在“精度”下拉列表框中,可以选择长度的单位精度,即小数的位数,最大可以精确到小数点后8位,默认值为小数点后4位。

  注:我国的AutoCAD2013机械制图中,长度尺寸一般采用“小数”格式。

  【设置角度】

  在“图形单位”对话框中的“角度”选项区中,可以设置图形的角度类型和精度。

  在“类型”下拉列表框中,主要有“十进制度数”、“百分度”、“弧度”、“勘测单位”和“度/分/秒”五个角度单位选项;(十进制度用十进制数表示,百分度以字母g为后缀,度/分/秒格式用字母d表示度、用符号'表示分、用符号"表示秒,弧度则以字母r为后缀。

  注:我国的AutoCAD2013机械制图中,角度尺寸一般采用“度/分/秒”格式。

  在“精度”下拉列表框中,可以选择角度单位的精度;

  “顺时针”复选框用来指定角度的正方向,如果选中顺时针,则以顺时针方向为正方向,在默认情况下,以逆时针方向为正方向。

  单击“图形单位”对话框中的“方向”按钮,弹出“方向控制”对话框,在该对话框中,可以设置角度的基准方向。其中,可以选择东、北、西或南方向为零度的方向;也可以选择“其他”单选按钮,才是“角度”文本框被激活,可在该文本框中输入零度方向与X轴正方向的夹角数值。也可以单击对应的“角度”按钮,从绘图屏幕上直接指定。

AutoCAD2013中文版设置绘图单位格式的方法

  【设置插入比例】:

  在“图形单位”对话框中的“插入比例”选项区中,用户可在“用于缩放插入内容的单位”下拉列表框中选择用于缩放插入内容的单位。

  注:设置绘图单位后,AutoCAD2013中文版在状态栏上以对应的格式和精度显示光标的坐标。

AutoCAD2013中文版设置绘图单位格式的方法

  AutoCAD2013中文版设置绘图单位格式的方法为真空技术网首发,转载请以链接形式标明本文首发网址。
