CAD的动态输入和命令行中输入坐标的区别及坐标输入方法

来源:真空技术网(www.chvacuum.com)真空技术网整理 作者:CAD小苗

  CAD高版本提供了动态输入的功能,不同版本CAD动态输入的形式还不太一样,但基本作用差不多,无非是命令提示,输入坐标,有些CAD,例如浩辰CAD还会在输入命令时提示相关命令。

CAD的动态输入和命令行中输入坐标的区别

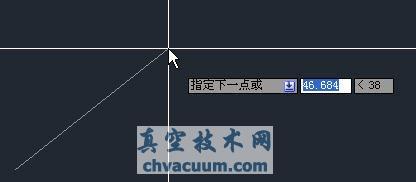

  动态输入部分替代了命令行的功能,可以输入命令,显示部分命令参数,并可以输入参数和坐标。动态输入可以让我们将注意力集中到图面上,绘图时不必经常看命令行,可以提高绘图的效率。

  大家都知道在命令行如果输入相对坐标的话,需要在坐标前加一个@符号。考虑实际绘图中相对坐标使用频率更高,动态输入框中坐标输入与命令行有所不同,如果是之前没有定位任何一个点,输入的坐标是绝对坐标,当定位下一个点时默认输入的就是相对坐标,无需在坐标值前加@的符号。

  如果想在动态输入的输入框中输入绝对坐标的话,反而需要先输入一个#号,例如输入#20,30,就相当于在命令行直接输入20,30,输入#20<45就相当于在命令行输入20<45。

  需要注意的是,由于CAD现在可以通过鼠标确定方向后,直接输入距离后回车就可以确定下一点坐标,如果你在输入了#20后就回车了,这和输入20就直接回车没有任何区别,只是将点定位到沿光标方向距离上一点20的位置。

  CAD的动态输入和命令行中输入坐标的区别及坐标输入方法为真空技术网首发,转载请以链接形式标明本文首发网址。
